تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | 17 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 102: 1 | عزم الدوران الناتج المقدر: | 9400 نيوتن |
| إمالة عزم الدوران: | 135600 نيوتن | عقد العزم: | 65040 نيوتن |
| حزمة النقل: | حالات خشبية | تطبيق: | تعقب الطاقة الشمسية |
| إبراز: | SE17 محرك الدوران أحادي المحور,محرك تعقب الطاقة الشمسية 9400 نانومتر,حلقة دوران محرك دودة 9400 نانومتر |
||

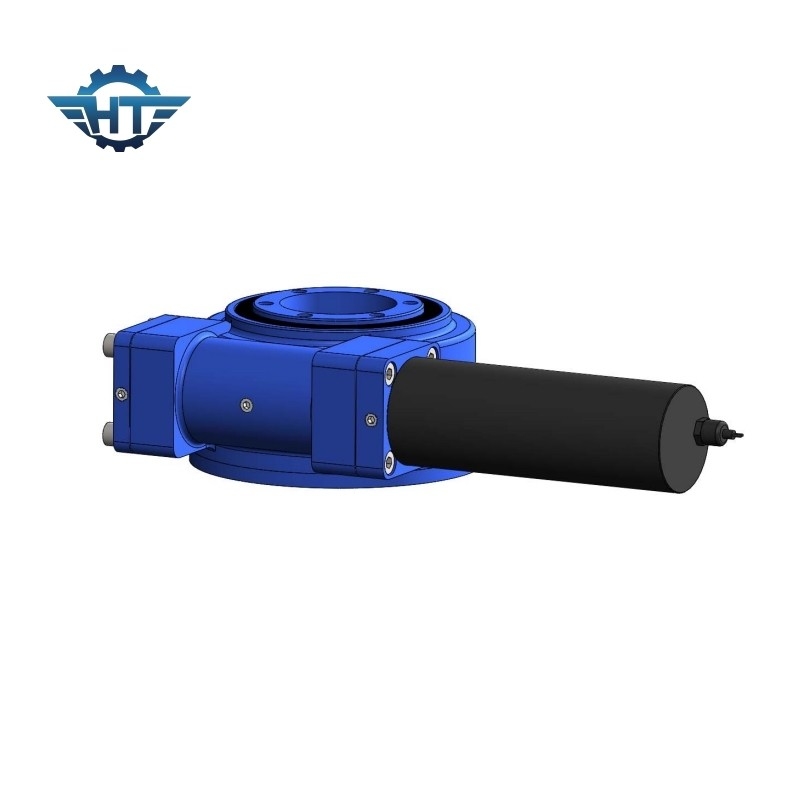

SE17 محرك تروس دودة مغلف مع غلاف مغلق IP66 لأجهزة تعقب الطاقة الشمسية
محرك الدوران ذو المحور المفردوصف
يمكن لمحرك محمل الحلقة الكبيرة SE أن يتحمل القوة المحورية.إنه مصمم بهيكل مضغوط لآلات البناء ، وآلات habor ، ومركبة منصة جوية ، وعسكرية ، وما إلى ذلك ، كما أنه يستخدم على نطاق واسع في نظام تتبع الطاقة الشمسية لإنتاج نظام توليد شمسي فعال مثل نظام تتبع الطاقة الشمسية أحادي المحور ونظام تتبع الطاقة الشمسية ثنائي المحور .
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
SE17 معلمة محرك Slew
| اسم المنتج | SE17 عدد كبير من محرك |
| عزم الإخراج | 9400 نيوتن |
| إمالة عزم الدوران | 135600 نيوتن |
| عقد العزم | 65040 نيوتن |
| التقييم المحوري الثابت | 980 كيلو نيوتن |
| التقييم الشعاعي الثابت | 390 كيلو نيوتن |
| التقييم المحوري الديناميكي | 490 كيلو نيوتن |
| التقييم الشعاعي الديناميكي | 245 كيلو نيوتن |
| بدائل المحرك | 380V / 220V AC Motor ، DC Motor |
| نمط المنتجات | محور مزدوجمحور واحدCPV / HCPV ؛طبق شمسيمكافئ.برج الطاقة الشمسية |
| ميزة التطبيق | نظام تعقب الطاقة الشمسية ، والآلات الصناعية |
أبليكاتونس
تتبع محور واحد مسطح
من بين طرق التتبع ، يعد التتبع أحادي المحور المسطح هو الطريقة الأكثر استخدامًا.وهي مقسمة إلى تتبع لمحور الشمال والجنوب وتتبع المحور الشرقي الغربي.ليس لتتبع المحور الشرقي الغربي أي مزايا واضحة على التثبيت المائل الثابت ، وتأثير تتبع المحور بين الشمال والجنوب أفضل من تأثير تتبع المحور الشرقي الغربي..يعد التتبع أحادي المحور المسطح مناسبًا بشكل خاص لمناطق خطوط العرض المنخفضة
