تفاصيل المنتج:
|
| مكان المنشأ: | تشانغتشو ، الصين | الشهادات: | ISO ، CE |
|---|---|---|---|
| فئة IP: | IP66 المرفقة | القفل الذاتي: | نعم |
| اكتب: | محرك الدوران 1 بوصة | مادة: | 42CrMo أو 50Mn |
| أحجام اختيارية: | 3 بوصات ~ 25 بوصة | تطبيق: | جهاز تعقب الشمس بالطاقة الشمسية |
| إبراز: | 3 "أفقي دودة محرك Slew Ring,Worm Drive Slew Ring 50Mn,محرك دودة ISO9001 |
||

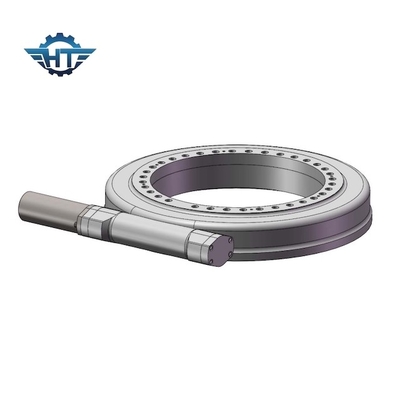

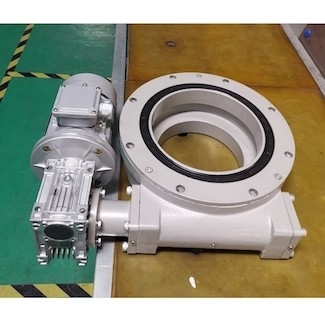

محرك أفقي بطول 3 بوصات مع أسنان صلبة لجهاز تعقب الشمس بالطاقة الشمسية
وصف محرك الأقراص الأفقية
تعد محركات الأقراص الكبيرة مثالية للتطبيقات التي تتطلب حمل الحمل وعزم الدوران من نفس صندوق التروس.تأتي محركات الأقراص بتقنية دودة الساعة الرملية ، والتي تزيد من كفاءة المحركات.الفرق بين التقنية العادية وتقنية الساعة الرملية هو أنه في نظام التروس الدودي التقليدي ، يكون سن واحد فقط من الترس على اتصال مع عمود الدودة ، بينما في الساعة الرملية ، يكون له اتصال متعدد الأسنان.
مزايا
الهيكل مضغوط ، وخلوص الإرجاع صغير ، والدقة عالية ، وعمر الخدمة طويل جدًا ، ويمكن جعل عزم الدوران الناتج كبيرًا جدًا.لكن السعر أغلى قليلاً.تستخدم مخفضات الكواكب عمومًا عندما يكون عزم الدوران مرتفعًا مطلوبًا في مساحة محدودة ، أي حجم صغير وعزم دوران كبير ، وموثوقيتها وعمرها أفضل من مخفضات التروس المحفزة.تستخدم مخفضات التروس Spur من أجل استهلاك تيار أقل ، وانخفاض مستوى الضجيج ، وكفاءة عالية ، وتطبيقات منخفضة التكلفة.تتميز مخفضات الكواكب بالحجم الصغير وعزم الدوران العالي الناتج وكفاءة النقل العالية ، طالما أن لديها هذه المتطلبات.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
التطبيقات
يمكن تقسيم استخدام نظام التتبع الكهروضوئي ذو الدفع الدوار إلى نوعين وفقًا لطريقة التحكم
(1) التحكم السلبي.تعتمد متعقبات الطاقة الشمسية السلبية عادةً على قوى البيئة لإحداث تغيير في كثافة السوائل.يوفر هذا التغيير قوة داخلية تُستخدم لجعل المكونات تتبع الشمس.
(2) التحكم النشط.تستخدم أجهزة تعقب الطاقة الشمسية النشطة الطاقة التي يتم توفيرها خارجيًا لتشغيل الدوائر والمشغلات (المحركات ، والمكونات الهيدروليكية ، وما إلى ذلك) لجعل المكونات تتبع الشمس.التحكم في الحلقة المفتوحة هو طريقة تتبع لا تستخدم جهاز استشعار يستشعر مباشرة موقع الشمس.يستخدم حسابات رياضية لموضع الشمس (بناءً على الوقت من اليوم والتاريخ والموقع وما إلى ذلك) لتحديد المكان الذي يجب أن يكون فيه المتعقب موجهاً وقيادة مجموعة القيادة الخاصة بالمتعقب وفقًا لذلك.
