تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | 3 بوصات |
|---|---|---|---|
| نسبة والعتاد: | 31: 1 | عزم الدوران الناتج المقدر: | 600 نيوتن |
| عقد العزم: | 1500 نيوتن | إمالة عزم الدوران: | 3000 نيوتن |
| تركيب الفتحات: | 6 * م 6 | اللون القياسي: | راؤول 9006 |
| إبراز: | محرك الدوران أحادي المحور SE3,محرك الدوران متعدد الأسنان أحادي المحور,محرك الدوران الدائري SE3 |
||

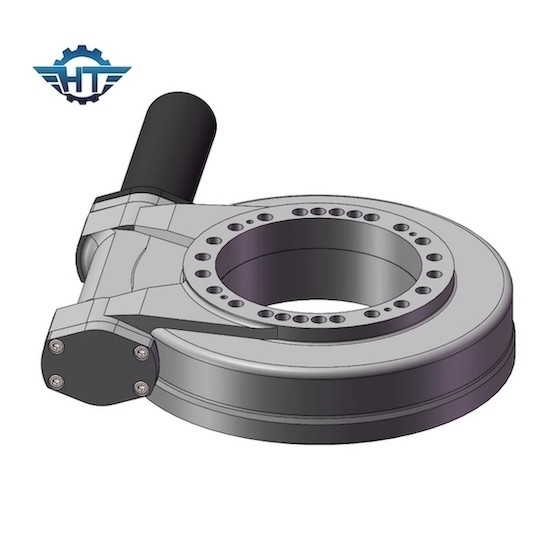

SE3 Worm Gear Small Slewng Ring Drive لأنظمة تتبع الطاقة الشمسية المضمنة
وصف محرك الحلقة الصغيرة Slewng
يتكون محرك الدوران الخاص بنا من السكن ، ومحمل الدوران ، والختم ، والدودة المغلفة وغيرها من ملحقات الأجهزة القياسية.يمكننا أيضًا مطابقة أنواع مختلفة من المحركات مثل محركات التروس الكوكبية الإلكترونية 12VDC أو 24VDC ، والمحركات الهيدروليكية ، والتي يمكن أن تتحرك في اتجاه عقارب الساعة ودوران اتجاه عقارب الساعة بأداء مستقر وكفاءة عالية.
مزايا
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. 360 درجة تناوب مدى
3. يلف محرك دودة في الداخل
4. متعدد الأسنان الاتصال لضمان حمولة عالية
5. وظيفة القفل الذاتي
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
ملاحظة: لمزيد من الأبعاد والمعلمات التفصيلية ، يرجى الرجوع إلى رسومات المبيعات لدينا.
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
التطبيقات
نظام تتبع محرك الدوران السلبي النظام السلبي
يتم استخدام الضغط التفاضلي الهيدروليكي لدفع عمود التعقب.يتم الحصول على الضغط التفاضلي من خلال التدرجات الحرارية المختلفة الناتجة عن الظلال المختلفة.يتحرك المتعقب لمعادلة هذا الضغط التفاضلي.
