تفاصيل المنتج:
|
| نسبة والعتاد: | 102: 1 | عزم الدوران الناتج العادي: | 9400 نيوتن |
|---|---|---|---|
| مكان المنشأ: | تشانغتشو ، الصين | عقد العزم: | 65040 نيوتن |
| إمالة عزم الدوران: | 135600 نيوتن | القفل الذاتي: | نعم |
| إستعمال: | نظام الطاقة الشمسية | ميزة: | انخفاض مستوى الضجيج |
| إبراز: | 14 بوصة محرك الدوران ذو المحور المفرد,محرك الدوران لمتعقب الطاقة الشمسية SE14,علبة التروس SE14 ذات محرك الدوران |
||

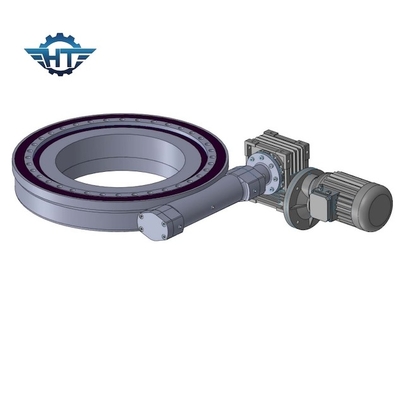

14 بوصة IP66 عزم الدوران العالي عزم الدوران الكهربائي مخفض التروس لنظام الطاقة الشمسية
وصف المخفض والعتاد الكهربائي
محرك الدوران الكهربائي المقتفي: يقوم نظام الدفع الكهربائي بتحويل الطاقة الكهربائية إلى حركة دورانية في محرك تيار متردد ، أو محرك تيار مستمر مصقول ، أو محرك تيار مستمر بدون فرش.المحرك موجه للأسفل بصندوق تروس لتحقيق عزم دوران مرتفع.تنقل المرحلة الأخيرة من علبة التروس حركة خطية أو دورانية لدفع محور دوران جهاز التعقب.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
الدوران محرك DC موتور
1. اعتماد هيكل دعم مزدوج لمحور الإخراج بحيث يتم زيادة عزم الدوران الأقصى لعلبة التروس كثيرًا.
2. يتم توصيل عجلة الشمس والعجلة الكوكبية عن طريق المحور الذي يزيد من عزم الدوران الأقصى لعلبة التروس ويطيل من العمر الافتراضي.
3. نستخدم التروس الحلزونية في مرحلة الإدخال والتي تجعل الضوضاء منخفضة و تعمل بسلاسة في السرعة العالية.يتم فصل حلقة التروس الداخلية حتى نتمكن من تحقيق نسبة أكبر والتصميم مرن.يتم وضع علبة التروس والمحرك عن طريق إصلاح التماس بواسطة المسمار في المحور مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نحن نستخدم حامل درفلة داخل عجلة كوكبية. نحن نستخدم درفلة طحن بدلاً من الطحن المنزلق وبالتالي فإن عمر صندوق التروس أطول بكثير.
5. هيكل مزدوج داعم.طحن داخلي على التجويف الداخلي للتروس الكوكبية مما يجعل استدارة التجويف الداخلي أقل من 0.003 مم ؛ تعمل بالدحرجة بدلاً من الانزلاق ؛كشط دقيق لسطح التروس HRC60 ؛ يضمن اعتماد كل هذه التقنيات التشغيل الهادئ والثابت للغاية وعمر افتراضي طويل يزيد عن 10000 ساعة.
التطبيقات
نظام التتبع أحادي المحور: يتميز نظام توليد الطاقة الشمسية الكهروضوئية باستخدام جهاز محرك الدوران بخصائص التكلفة المنخفضة والأداء المستقر والهيكل المعقول والتتبع الدقيق وسهولة الاستخدام.لا داعي لحساب بيانات موقع الشمس في أماكن مختلفة ، ولا تقتصر على الظروف الجغرافية والخارجية ، مما يضمن مواجهة النظام للشمس وتتبعه بدقة في أي وقت وفي أي مكان.يمكن استخدامه بشكل طبيعي في نطاق درجة حرارة من -20 درجة مئوية إلى 120 درجة مئوية.يمكن أن تصل دقة التتبع إلى 0.1 درجة.تعظيم دقة تتبع الشمس وتعظيم الاستفادة من الطاقة الشمسية.
