تفاصيل المنتج:
|
| اكتب: | محرك الدوران SE1 | تطبيق: | تعقب الطاقة الشمسية |
|---|---|---|---|
| ميزة الحماية: | IP66 المرفقة | مكان المنشأ: | تشانغتشو ، الصين |
| مادة: | 42CrMo أو 50Mn | ضمان: | 5 ~ 10 سنوات |
| تركيب الفتحات: | 6 × م 6 | وزن: | 6 كجم |
| إبراز: | 12VDC Worm Slew Drive,SE1 Slew Drive Motor,SE1 محرك الطاقة الشمسية |
||

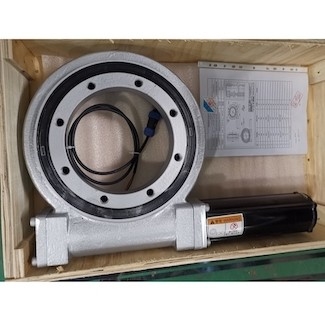

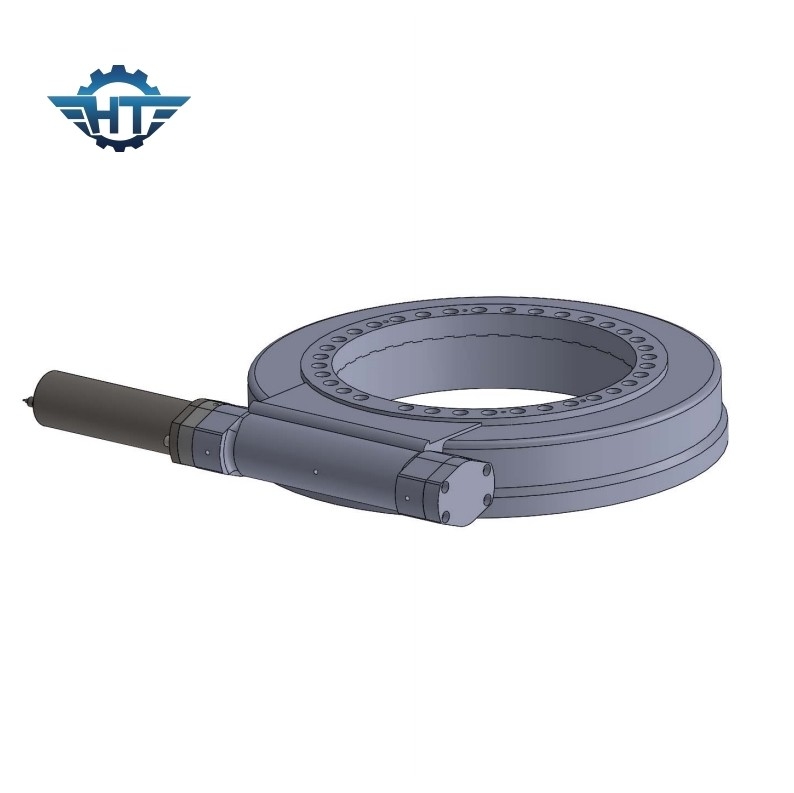

محرك SE1 IP66 مغلق بحلقة دائرية محرك 12VDC لنظام التتبع الفردي
وصف محرك حلقة Slew Ring المغلق
توفر تقنية دودة الساعة الرملية مزيدًا من ملامسة الأسنان ، ويوفر عزم دوران أعلى حلاً اقتصاديًا ومدمجًا مع تكاليف صيانة منخفضة ؛تعمل تقنية معالجة التروس والمسار السريع على زيادة عمر محرك الأقراص ؛يتم اختبار جميع مكونات آلية الدوران بدقة ولديها ضمان جودة جيد ؛تصميم حسب الطلب متاح.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
الدوران محرك الجير
ما هو محرك الجير DC؟
يُطلق على محرك DC Gear أيضًا محرك DC ، ومحرك DC موجه ومحرك رأس التروس أو محرك علبة التروس.يتكون من محرك كهربائي DC وعلبة تروس ؛تُستخدم علب التروس هذه لتقليل سرعة محرك التيار المستمر ، مع زيادة عزم دوران محرك التيار المستمر.لذلك يمكن استخدامها في التطبيقات التي تحتاج إلى سرعة أقل وعزم دوران أعلى من محرك التروس.
ماذا يمكن أن تستخدم هذه المحركات الموجهة
يلعبون دورًا مهمًا كسائق في التطبيقات التالية:
1. الطاقة الشمسية
2. الأجهزة المنزلية
3. الروبوتات
4. السيارات
5. انتقال عزم الدوران
| اختياري | 60 مم ، 80 مم ، 90 مم ، 120 مم ، 160 مم |
| عزم الدوران الناتج المقدر | 8.5 نانومتر - 680 نانومتر |
| نسبة التروس مرحلة واحدة | 3 ، 4 ، 5 ، 7 ، 10 |
| نسبة التروس مرحلتان | 12 ، 16 ، 20 ، 25 ، 28 ، 35 ، 40 ، 50 ، 70 |
| نسبة التروس ثلاث مراحل | 64 ، 80 ، 100 ، 125 ، 140 ، 175 ، 200 ، 250 ، 350 ، 400 ، 500 ، 700 ، 1000 |
| فجوة العودة | 12arc-min ~ 18arc-min |
التطبيقات
نظام التتبع الكهروضوئي الذي يتم تشغيله هيدروليكيًا باستخدام محرك الدوران
تستخدم أنظمة الدفع الهيدروليكي المضخات الهيدروليكية لتوليد الضغط الهيدروليكي.يمر الضغط الهيدروليكي عبر الصمامات والأنابيب المختلفة إلى المحركات الهيدروليكية والأسطوانات الهيدروليكية.ينقل المحرك الهيدروليكي والأسطوانة الهيدروليكية الحركة الميكانيكية المعدلة حسب الحاجة للحركة الخطية أو الدورانية التي يتطلبها المتعقب.
