تفاصيل المنتج:
|
| نموذج: | صفر رد فعل عنيف 3 بوصات | نسبة والعتاد: | 31: 1 |
|---|---|---|---|
| تطبيق: | على الرغم من القطع المكافئ وبرج التدفئة | مكان المنشأ: | تشانغتشو ، الصين |
| سائق: | محرك تروس 24VDC مع ترميز | تثبيت: | شنت أفقي |
| اللون: | كما طلب | رد فعل عنيف: | أقل من 0.03 درجة |
| إبراز: | worm drive gearbox,worm gear slewing ring,worm gear slewing ring |
||

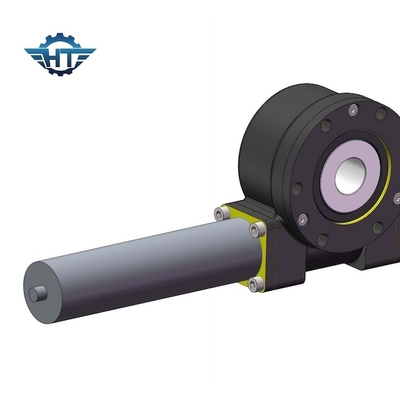

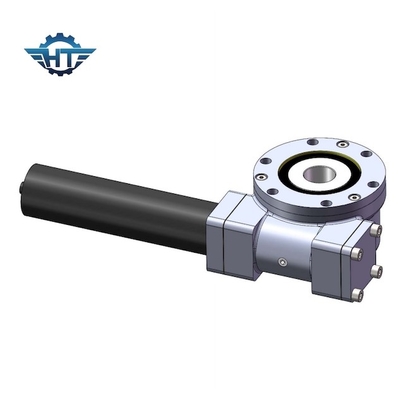

علبة تروس محرك دودة أحادية المحور ذات رد فعل صفري للقطع المكافئ على الرغم من وبرج التدفئة
وصف محرك دودة المحور المفرد
يتكون صندوق التروس الدودي من حلقة دوران ، ودودة ، وغطاء صب ، ومكونات قياسية مثل المحمل والمسامير ، إلخ. محرك الدوران قادر على تحمل المزيد من الحمل المحوري ، والحمل الشعاعي ، ولحظة الإمالة.يدور القرص الدوار أو الإطار عند السمت والارتفاع بواسطة محرك الدوران.إن محرك الدوران العكسي الصفري عبارة عن محرك دوران خاص مع ترسه ودودته التي تحتوي على شبكة مثالية ولديها أيضًا فجوات معقولة من التشحيم والتدفئة التشغيلية.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
التطبيقات
تشمل تطبيقات محرك الدوران النموذجي محطات الطاقة الشمسية ، وتوربينات الرياح ، ورافعات الشاحنات ، ومركبات العمل الجوية ، ومعدات المرافق ، والمعدات الهيدروليكية ، والمعدات البترولية ، ومعدات توجيه العجلات ، والحفارات والمصاعد الأوتوماتيكية.هناك العديد من التطبيقات الأخرى التي لا يمكن سردها بشكل شامل ، حيث أن محركات التأرجح هي الاختيار للتطبيقات التي تتطلب أحمالًا عالية وعزم دوران عالي على نفس ناقل الحركة.
