تفاصيل المنتج:
|
| نسبة والعتاد: | 31: 1 ~ 150: 1 | محور: | محور واحد |
|---|---|---|---|
| مكان المنشأ: | تشانغتشو ، الصين | بناء: | دودة وتحمل |
| عمر: | 30 سنه | لون: | RAL9006 |
| إستعمال: | تعقب الطاقة الشمسية | ميزة الحماية: | IP66 |
| إبراز: | محرك دودة الساعة الرملية الصغيرة Slew Drive,محرك Slew صغير لتعقب الطاقة الشمسية,IP66 Solarr محرك Slew صغير |
||

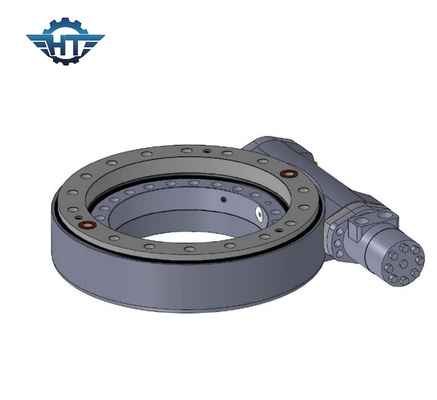

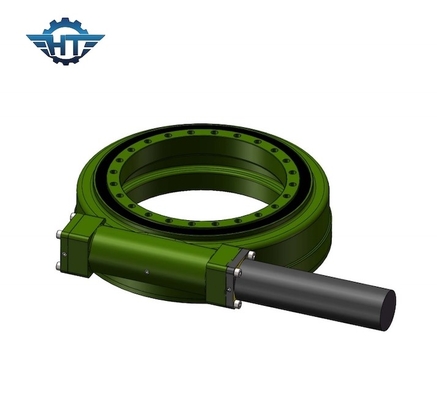

محرك ترس دودة الساعة الرملية لمتعقب الطاقة الشمسية مع محرك تروس كوكبي 24VDC
وصف محرك دودة الساعة الرملية
يعد محرك الدوران الأفقي ذو المحور المفرد SE مكونًا مهمًا في كل من نظام التتبع الشمسي أحادي المحور ونظام التتبع الشمسي ثنائي المحور.إلى جانب ذلك ، يمكن تطبيقها أيضًا في نظام CSP و CPV وطاقة الرياح وما إلى ذلك.
أجهزة تتبع أحادية المحور
يقوم جهاز تعقب أحادي المحور بتوجيه الوحدات الكهروضوئية على طول محور دوران واحد ، ويتحرك أفقيًا من الشرق إلى الغرب أثناء تحرك الشمس.يتطلب نقل هذه الوحدات الكهروضوئية أن يوفر المخفض كلاً من عزم الحمل والدوران - وهو شيء لا يمكن أن يقدمه سوى محرك الدوران المتخصص للغاية.قامت أجهزة التعقب بتطبيق محركات الدوران التي تشغل عددًا أكبر من الأسنان على خط الملعب لحلقة التروس ، وستوفر أقصى قدر من القوة والمتانة والأداء.يضمن ذلك أن يتمتع جهاز التعقب بأطول عمر ميداني ممكن بأقل قدر من وقت التوقف عن العمل أو تكلفة الصيانة.
بتتبع ثنائي المحور
تدور أجهزة التتبع ثنائية المحور من جانب إلى جانب ومن أعلى وأسفل ، مما يتيح تتبعًا أكثر دقة لحركة الشمس. تتيح محركات الدوران هذه إنتاج طاقة أعلى من الأنظمة أحادية المحور.نظرًا لأنهم يستخدمون درجتين من الحرية ، فإن استخدام محركات دوران قوية وقوية يعد أكثر أهمية للحصول على وظائف موثوقة ومستمرة في هذا المجال.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمولة (كيلو نيوتن) |
شعاعي حمولة (كيلو نيوتن) |
نسبة | كفاءة |
دقة (درجة) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
مزايا
1. دوران 360 درجة
2. محرك قيادة متصل بالجانب الأيسر أو الأيمن
3. أثناء التثبيت ، ليس من الضروري تعديل خلوص التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تم تعبئة الشحوم قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. الاستخدام الرشيد للفضاء
6. الترس ذاتي القفل.ولذلك فإن الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
8. عزم دوران عالي ، مناسب للتركيب الأفقي
