تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | دودة جير رد فعل عنيف: | 0.1 درجة |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الدوران الناتج المقدر: | 5060 نيوتن |
| عقد العزم: | 40 كيلو نيوتن متر | إمالة عزم الدوران: | 5 كيلو نيوتن متر |
| اللون القياسي: | راؤول 9006 | وزن الحمولة: | 200 ~ 800 كجم |
| إبراز: | تشابك العتاد محرك Slew الصغير,محرك Slew Drive المقتفي بالطاقة الشمسية,محرك دودة التروس المتشابك |
||

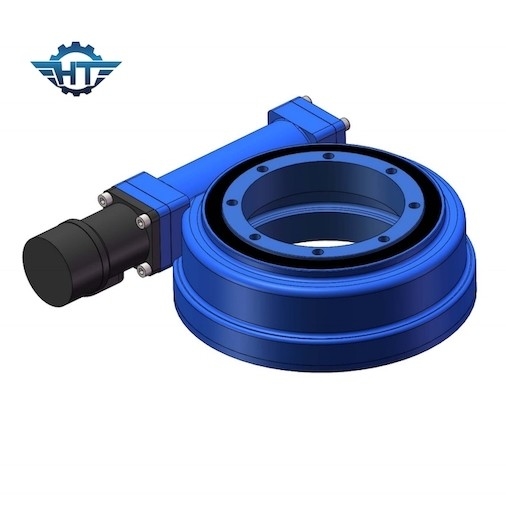

محركات الدوران الأفقية SE7 المغلقة للإسكان لمحور واحد لتتبع الشمس بالطاقة الشمسية
وصف محركات الدوران الإسكان المغلقة
يتميز محرك الدوران للعتاد الدودي من Hangtuo بدودة مغلفة جيدة وشبكات تروس واتصال متعدد الأسنان يجعل محرك الدوران مع عزم دوران مرتفع لتحسين سلامة نظام التتبع الشمسي.إنه قفل ذاتي ويمكن أن يدور بحد أقصى ± 65 درجة.إذا كانت هناك حاجة إلى نطاق أكبر ، فيمكن تخصيصه.
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
التطبيقات
كيف تعمل محركات الدوران في نظام تتبع الطاقة الشمسية أحادي المحور؟
بأخذ متعقب المحور الأفقي بين الشرق والغرب كمثال ، يتم شرح مبدأ التتبع الأفقي أحادي المحور.يتم ترتيب محور دوران نظام التتبع الشمسي في اتجاه الشمال والجنوب.بعد ذلك ، وفقًا لتغير زاوية سمت الشمس ، يتم تدوير الوحدات الكهروضوئية حول محور الدوران ، ويتم ضبط اتجاه الوحدات على جهاز التعقب وفقًا لدرجة إثارة ضوء الشمس ، مما يقلل من الزاوية بين الوضع الطبيعي للضوء. الوحدات الكهروضوئية وأشعة الشمس المباشرة ، وزيادة الإشعاع الشمسي على سطح الوحدة.، والتي يمكن أن تزيد بشكل فعال من توليد الطاقة.يمكن زيادة توليد الطاقة لنظام التتبع أحادي المحور بنسبة 10٪ إلى 25٪ في معظم المناطق.يمكن أن يزيد توليد الطاقة من المحور المنبسط بين الشرق والغرب بنسبة 25٪ في مناطق خطوط العرض المنخفضة ، وهي أفضل منطقة تكيف.
