تفاصيل المنتج:
|
| نموذج: | SE3 | اكتب: | دودة وعتاد |
|---|---|---|---|
| لون: | كما طلب | نسبة والعتاد: | 31: 1 |
| OEM: | متاح | مادة: | كيو تي و 42 كرمو |
| شهادة: | ISO9001 ، م | تلوين: | متاح |
| إبراز: | SE3 Worm Gear Drive,Worm Gear Drive PV System,SE3 worm drive slew ring |
||

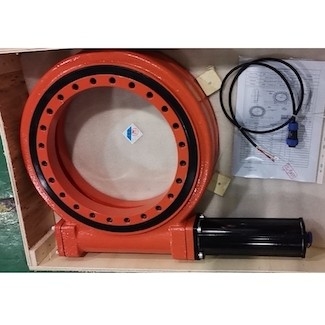

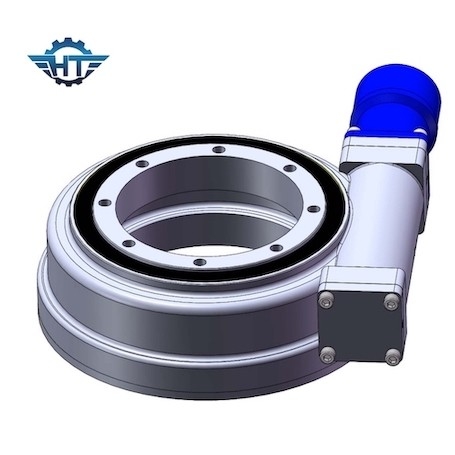

SE3 محرك ترس دودة الساعة الرملية لنظام الألواح الشمسية لتتبع الشمس بالطاقة الكهروضوئية
وصف محرك الدوران والعتاد الدودي
مع تحسن التكنولوجيا ، تستخدم المزيد من محركات الدوران تقنية دودة الساعة الرملية ، حيث يتم تشكيل الدودة لإشراك المزيد من الأسنان في الترس ، وبالتالي يتم تقليل عزم الدوران وتقليل رد الفعل العكسي.
يؤدي هذا الارتباط المتزايد للأسنان إلى مزيد من القوة والكفاءة والمتانة. يستخدم محرك الدوران تقنية الدودة القياسية التي تعتمد فيها الدودة على الأفقي ، ونسبة سرعة العمود على العلاقة بين عدد الخيوط الموجودة على الدودة وعدد الخيوط. الأسنان في دودة العتاد.
كيفية تثبيت محركات الدوران؟
1. نظف هيكل التركيب ، على سبيل المثال من اللحام والجلفنة والمخلفات والأوساخ وما إلى ذلك.
2. ارفع محرك الدوران بمسامير ذات عروة.
3. يجب أن يتم تركيب محرك الدوران في حالة التفريغ.
4. يجب اتباع الإجراء التالي لتجنب الانحرافات بين قوى شد البراغي.
5. ضع سائل قفل الخيط على الخيوط.
6. ضع سائل قفل الخيط على فجوة الخيط مطالبًا بتركيب أجزاء كاملة.
7. قم بتحميل المسامير بالعرض مسبقًا.انظر إلى النمط العام في الرسم أدناه لكيفية حصول البراغي على عزم الدوران في تسلسل عرضي.ابدأ بحلقة داخلية أو خارجية.قم بالعزم العرضي لجميع البراغي حتى 30٪ من عزم الربط.ثم كرر عزم الدوران بالعرض حتى 80٪ من عزم الربط.أخيرًا ، يصل عزم الدوران المتقاطع إلى 100٪ من عزم الربط.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم |
204 |
التطبيقات
هناك العديد من التطبيقات حيث يمكن استخدام محرك دوار ، بشكل أساسي لأنه مناسب تمامًا للتطبيقات التي تتطلب حملًا للحفاظ على الطاقة وعزم الدوران.
تُستخدم محركات الدوران على نطاق واسع في مجال الفضاء وأنظمة الطاقة الشمسية وتوربينات الرياح ونظام البث عبر الأقمار الصناعية والآلات الهندسية مثل رافعات الشاحنات والمصاعد البشرية وما إلى ذلك. الشاحنة المسطحة للخدمة الشاقة ، ورافعات الحاويات ، والرافعات المثبتة على الشاحنات ، ورافعات السيارات والمركبات الجوية ، والرافعات ، والرافعات الجسرية ، ومحطات طاقة الرياح الصغيرة ، والاتصالات الفضائية ، وجهاز استقبال الأقمار الصناعية ، إلخ.
