تفاصيل المنتج:
|
| نسبة والعتاد: | 31: 1 | السيارات والعتاد: | محركات كهربائية |
|---|---|---|---|
| مكان المنشأ: | تشانغتشو ، الصين | هيكل: | دودة موجهة |
| عمر: | 30 سنه | حزمة النقل: | صندوق خشبي |
| إستعمال: | نظام تتبع الطاقة الشمسية بمحور واحد | درجة الحماية: | IP66 |
| إبراز: | Zero Backlash Small Slew Drive,CSP CPV Small Slew Drive,Zero Backlash Single Axis Slewing Drive |
||

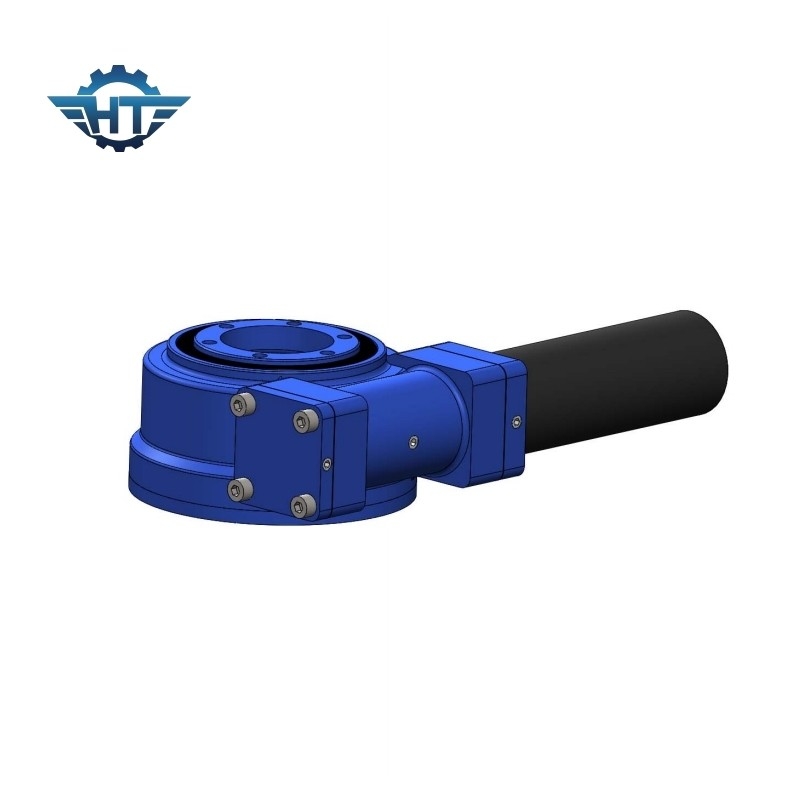

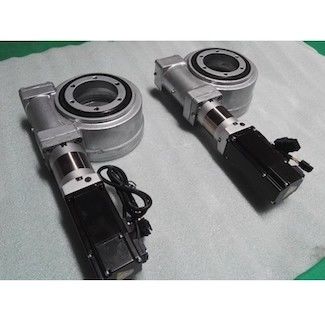

SE3 Zero Backlash Hourglass Worm Gear Drive لمحور واحد لنظام تتبع الطاقة الشمسية
وصف مجموعات العتاد الدودة
يعد محرك الدوران أحادي المحور SE مكونًا مهمًا في كل من نظام التتبع الشمسي أحادي المحور ونظام التتبع الشمسي ثنائي المحور.إلى جانب ذلك ، بفضل رد الفعل العكسي المثالي والعالي ، يمكن أيضًا تطبيقه في نظام CSP و CPV ، وطاقة الرياح ، والهوائي الذي يحتاج إلى رد فعل عكسي أعلى.
ما هي أجهزة تعقب الطاقة الشمسية أحادية المحور
يقوم جهاز تعقب أحادي المحور بتوجيه الوحدات الكهروضوئية على طول محور دوران واحد ، ويتحرك أفقيًا من الشرق إلى الغرب أثناء تحرك الشمس.يتطلب نقل هذه الوحدات الكهروضوئية أن يوفر المخفض كلاً من عزم الحمل والدوران - وهو شيء لا يمكن أن يقدمه سوى محرك الدوران المتخصص للغاية.يمكن للمتعقبات المطبقة لمحركات الدوران المتوافقة مع دودة الساعة الرملية إشراك عدد أكبر من الأسنان على خط الملعب في حلقة التروس ، مما يوفر أقصى قدر من القوة والمتانة والأداء.يضمن ذلك أن يتمتع جهاز التعقب بأطول عمر ميداني ممكن بأقل قدر من وقت التوقف عن العمل أو تكلفة الصيانة.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
التطبيقات
هناك أربعة أنواع من أنظمة التتبع التلقائي للطاقة الشمسية الكهروضوئية التي يتم استخدامها على نطاق واسع ، بما في ذلك التتبع الأفقي أحادي المحور ، والتتبع المائل أحادي المحور بعمود مزدوج ، والتتبع الرأسي أحادي المحور والتتبع ثنائي المحور ، من بينها التتبع الأفقي أحادي المحور و التتبع المائل أحادي المحور ، التتبع الرأسي أحادي المحور فقط درجة دوران واحدة من الحرية ، والتتبع ثنائي المحور له درجتي دوران من الحرية.
استراتيجية التحكم في التتبع التي تتبناها أنظمة التتبع الثلاثة هي استراتيجية تحكم تتبع نشطة ، والتي تحسب موقع الشمس في السماء وتتحكم في اتجاه المصفوفة الكهروضوئية.يمكن تطبيق نظام التتبع التلقائي الكهروضوئي النشط هذا بشكل أفضل على البيئة مع المزيد من الصقيع والثلج والرمل ، ويمكنه أيضًا العمل بشكل موثوق في محطات الطاقة الكهروضوئية غير الخاضعة للرقابة.
