تفاصيل المنتج:
|
| نموذج: | 5 بوصة | نسبة والعتاد: | 37 |
|---|---|---|---|
| نجاعة: | 40٪ | يكتب: | محور مزدوج |
| طلب: | نظام التتبع الشمسي | خدمة صانعي القطع الاصلية: | متوفرة |
| مكان المنشأ: | تشانغتشو ، الصين | سائق: | محركات 12 / 24vdc ، محركات مؤازرة |
| إبراز: | محرك حلقي مزدوج المحور مع دودة,هيكل تروس ذو محور مزدوج,محرك حلزوني ثنائي المحور 5 بوصات |
||

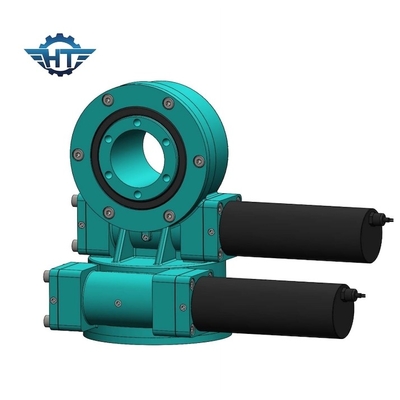

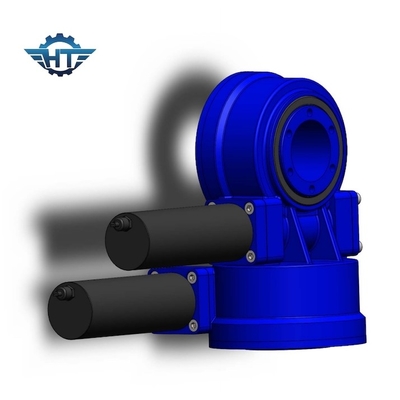

محرك مزدوج المحور مع هيكل دودة وترس لنظام تتبع الطاقة الشمسية
وصف محرك دودة والعتاد
تتكون محركات الدوران من محمل الدوران ، عمود دودة ، مبيت ، محمل ، محرك وما إلى ذلك.يقود المحرك عمود الدودة ، ستدور الحلقة الخارجية لمحمل الدوران ، وتخرج الحلقة الخارجية عزم الدوران من خلال شفة بينما يتم تثبيت الحلقة الداخلية لمحمل الدوران في السكن.
نموذج SDE عدد كبير من معلمات محركات الأقراص
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
دور
محرك الدوران قادر على تحمل المزيد من الحمل المحوري والحمل الشعاعي وعزم الإمالة.يدور القرص الدوار أو الإطار عند السمت والارتفاع بواسطة محرك الدوران.
طلب
بالنسبة للطاقة الشمسية: تم تصميمه في نظام تتبع الطاقة الشمسية ويحسن كفاءة توليد الطاقة.
للاستخدام الصناعي: يستخدم بشكل أساسي لقيادة جسمين دائريين نسبيين بزاوية 360 درجة.
مزايا
1. مصمم بعمود دودة الساعة الرملية الذي يوفر المزيد من ملامسة الأسنان وعزم دوران أعلى
2. يتم زيادة عمر الخدمة عن طريق تصلب التروس والمجاري المائية
3. يتم اختبار أداء المنتج والتأكد من جودة المنتج.
هناك العديد من التطبيقات التي يمكن فيها استخدام محرك الدوران ، وذلك أساسًا لأنه مثالي للتطبيقات التي تتطلب كلاً من قوة حمل الحمل وقوة عزم الدوران.
