تفاصيل المنتج:
|
| نموذج: | SE 1 بوصة | مجسات القاعة: | اختياري |
|---|---|---|---|
| سرعة: | 0.03 ~ 1 دورة في الدقيقة | نسبة والعتاد: | 32: 1 |
| فئة IP: | IP66 | رجوع عقد عزم الدوران: | 1850 ميل بحري |
| إمالة عزم الدوران: | 320 ميل بحري | رمز النظام المنسق: | 8483409090 |
| إبراز: | 1RPM Worm Gear Slew Drive,Worm Gear Slew Drive IP66,محرك محمل الدوران IP66 |
||

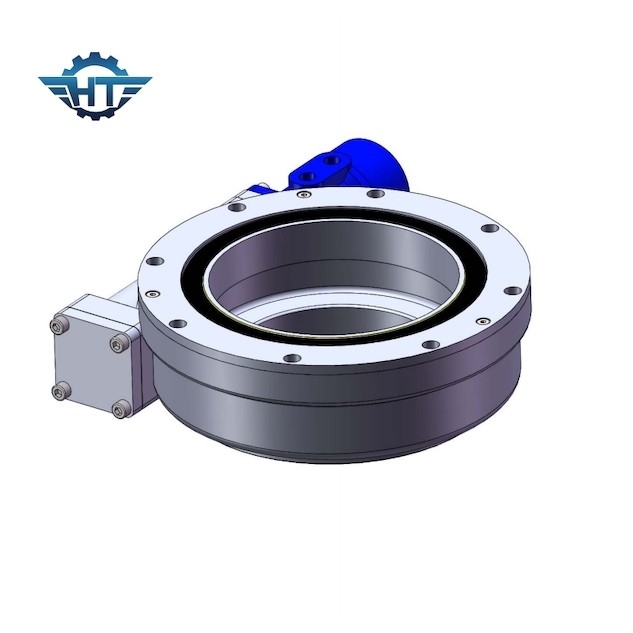

SE1 محرك دودة صغير محرك الدوران لنظام تتبع لوحة الطاقة الشمسية
دودة جير عدد محركات محركات مقدمة
يمكن أن يدعم محرك الدوران حمولة ثقيلة ولكن بطيئة الدوران ، وغالبًا ما تكون منصة أفقية مثل الرافعة التقليدية ، أو ساحة التأرجح ، أو منصة مواجهة الرياح لطاحونة المحور الأفقي.الآن ، يتم استخدامه على نطاق واسع في الطاقة الشمسية: نظام التتبع الشمسي أحادي المحور ، ونظام التتبع الشمسي ثنائي المحور ، والطاقة الشمسية المركزة ، وبرج الحرارة ، وحتى في الهوائي.
الترس الحلزوني ودودة الساعة الرملية تجعلها تحقق تماسًا متعدد الأسنان ، مما يجعلها تتحمل القوة المحورية والقوة الشعاعية ولحظة الإمالة في نفس الوقت.
الدوران محرك الجير
سيتم اختيار المحرك المطابق بناءً على المتطلبات والمتطلبات الفنية للعملاء المختلفين
| الجهد االكهربى | انتاج الطاقة | سرعة الإخراج | تسرب المياه |
| 24VDC | 5-60 واط | 10-100 دورة في الدقيقة | IP65 |
| ملاحظة | يمكن تخصيص المحركات الخاصة وفقًا لمتطلباتك. | ||
| يمكن إصلاح التشفير وعلبة التروس. | |||
| يمكن مطابقة علبة التروس الكوكبية بناءً على المتطلبات المختلفة | |||
مزايا
يمكن لفريقنا الفني المحترف توفير حلول محرك الدوران المناسبة وفقًا لطلبك التفصيلي.
يمكننا توفير محركات الدوران ، وأنواع مختلفة من المحركات ، وأجهزة التشفير ، وأجهزة استشعار القاعة ، وكذلك وحدات التحكم
يمكننا تقديم دليل التثبيت ، واقتراحات ترتيب نظام التتبع
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم |
204 |
التطبيقات
أنظمة التتبع الكهروضوئية
مبادئ تصميم أنظمة التتبع الكهروضوئية ليست معقدة.نظرًا لأن زاوية إشعاع الشمس تتغير باستمرار ، لم تعد الألواح الكهروضوئية التقليدية "أجسامًا ميتة" بعد استخدام تقنية التتبع.على العكس من ذلك ، يمكنهم مطاردة الشمس مثل عباد الشمس وزيادة كمية الإشعاع الشمسي المتلقاة ، وبالتالي تحسين توليد الطاقة الإجمالي لمحطة الطاقة.
