تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | محور مزدوج 5 بوصات |
|---|---|---|---|
| نسبة والعتاد: | 37: 1 | كفاءة: | 40٪ |
| تطبيق: | أنظمة التتبع الشمسي | شهادة: | ISO9001 ، م |
| موقع التركيب: | مجال مفتوح ، سقف مسطح | الميزات: | تركيب آمن وسريع |
| إبراز: | محرك حلقة الدوران ثنائي المحور,محرك حلقة الدوران للوحة الكهروضوئية,حلقة الدوران الدودية للوحة الكهروضوئية |
||

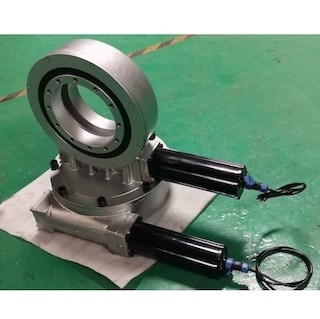

3 بوصة أحادية المحور صغيرة محرك الأقراص مع محرك تروس 24VDC لنظام تتبع الطاقة الشمسية أحادي المحور
وصف محرك مجموعة صغيرة
محرك الدوران هو نوع جديد من منتجات الدوران ، يسمى عادةً محمل الدوران ، والذي يتكون عادةً من دودة ، ترس ، مبيت ، محرك ومكونات أخرى.نظرًا لأن المكونات الأساسية تدور حول محامل ، فيمكنها تحمل القوة المحورية والقوة الشعاعية ولحظة الانقلاب في نفس الوقت.بالمقارنة مع منتجات الدوران التقليدية ، فإن جهاز محرك الدوران الجديد يتميز بخصائص التركيب المريح ، الصيانة المريحة ومساحة التثبيت الأكبر.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
التطبيقات

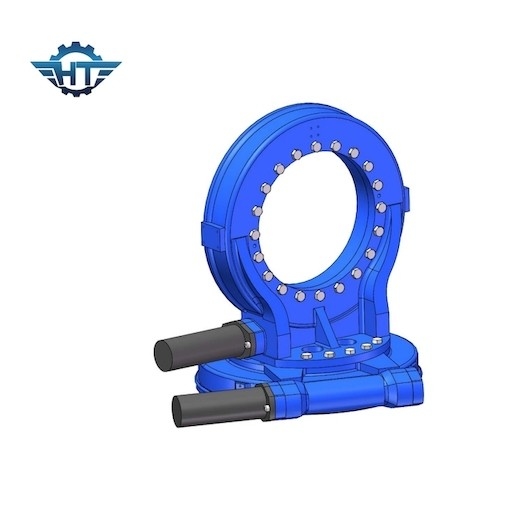

تولد وحدات الدوران ثنائية المحور الخاصة بنا عزمًا من خلال الدوران حول محورين منفصلين بشكل مستقل ، مما يتيح نقلًا مستقرًا وعالي الدقة على نطاق واسع.تشمل التطبيقات أجهزة تعقب الطاقة الشمسية ، والمروحيات ، والخلايا الكهروضوئية المركزة (CPV) ، وهوائيات الأقمار الصناعية والراديو.
