تفاصيل المنتج:
|
| نطاقات الدوران: | ± 60 درجة | مادة: | 42CRMN ، 50 مليون |
|---|---|---|---|
| تطبيق: | تعقب الطاقة الشمسية | ضمان: | 10 سنوات |
| اللون: | البرتقالي | بحجم: | 3 بوصات إلى 25 بوصة |
| محرك: | 24VDC ، 220VAC | دودة جير: | مغلف مزدوج |
| إبراز: | محرك كهربائي للعتاد الدودي الكوكبي,محرك تروس دائري 220VAC,محرك تروس دودة 220VAC |
||

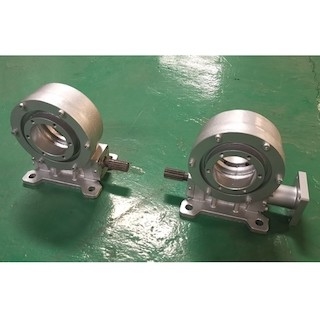

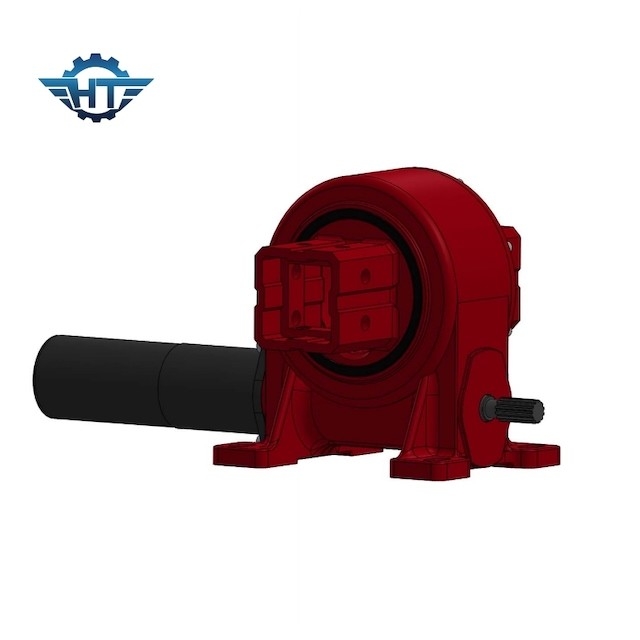

منزل مغلق VE8 معدات الدوران مع محرك تروس كوكبي كهربائي لتتبع الطاقة الشمسية
وصف محرك الدوران والعتاد
يحتوي محرك الدوران للتتبع الشمسي المغلق على العديد من الأنواع مثل النوع المغلق ونوع السكن المفتوح والنوع الرأسي ونوع المحور المزدوج والنوع عالي الدقة ونوع محرك الدودة وما إلى ذلك. يعتمد محرك الدوران على هيكل الترس الدودي المزدوج المغلف ، والذي يتميز بملامسة أسنان متعددة مصمم خصيصًا للقيادة ذات الحمولة العالية.تتميز بعزم دوران عزم إمالة قوي ووظيفة قفل ذاتي ثابتة.
مبدأ عمل صندوق التروس الكوكبي لخفض التروس يجعل نفسه يتحمل حمولة شعاعية كبيرة بسبب التوزيع المتناسب لعزم الدوران.ما هو أكثر من ذلك ، يمكن أن تعلق محركات الدوران الخاصة بنا بأنواع مختلفة من المحركات ، والمحرك الهيدروليكي ، والمحرك الكهربائي 24vdc / 12vdc ، والمحرك المؤازر ، والمحرك السائر ، ولدينا جميع أحجام علبة التروس الكبيرة التي تلبي احتياجات العملاء المختلفة والطلب.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
احتياطات التثبيت
يحمل محمل الدوران معظم القوة الإضافية الناتجة عن البناء الدوار للمكونات الميكانيكية ، وقد وضعت عوامل مثل ضغط الحمل الكبير وبيئة العمل القاسية متطلبات أعلى لأدائها.من أجل ضمان التقدم السلس لأنشطة البناء ، من المهم جدًا اختيار منتجات محمل الدوران عالية الجودة ، ولا يمكن تخفيف تفاصيل تركيبها واستخدامها.
1. تأكيد الجودة.قبل تثبيت محمل الدوران ، يجب إجراء فحص بصري دقيق للتأكد من أن محمل الدوران لم يتضرر بشكل كبير أثناء النقل ، مثل التآكل الشديد والتشوه.
2. تنظيف الشوائب.عندما تكون هناك أجسام غريبة مثل جزيئات الرمل وبرادات الحديد داخل محمل الدوران ، فسوف يتسبب ذلك في تآكل المكونات المجاورة أثناء تشغيل الماكينة ، وسيحدث اهتزاز غير دوري ، وستكون هناك أيضًا حالات فشل دوران غير مرنة.تقصير العمر الميكانيكي.
3. ضمان الدقة.بعد تثبيت الأجزاء ، من الضروري التحقق من الاتصال بين مستوى محمل الدوران وطائرة التثبيت.إذا كانت هناك فجوة ، فيجب استخدام المادة التي يمكن أن تملأ الفجوة لملء الفجوة لمنع تشوه محمل الدوران بعد شد البرغي.
