تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الدوران الناتج المقدر: | 2000 نيوتن |
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| الحمل المحوري: | 34 كيلو نيوتن | تحميل شعاعي: | 58 كيلو نيوتن |
| إبراز: | محرك حلقي صغير مزدوج المحور 24VDC,محرك صغير مصقول,محرك حلقي صغير 2000 نيوتن متر |
||

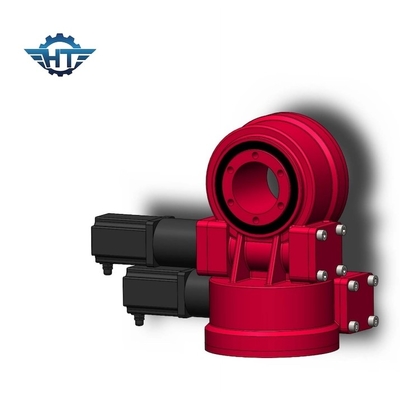

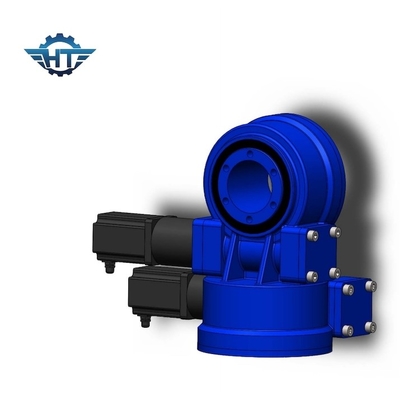

محرك صغير مزدوج المحور مع محرك مصقول 24VDC لنظام تتبع الطاقة الشمسية
وصف محرك مجموعة صغيرة
توفر محركات الدوران في Hangtuo نسبة كبيرة في مرحلة واحدة من التروس ، محسّنة للوزن مقابل الأداء.يتم تجميع المحامل والتروس في مبيت منخفض ، وقابل للاحتفاظ الذاتي ، وجاهز للتركيب ، مما يمكّن المنتج من الاستجابة لجميع القوى المحورية والشعاعية ، ولحظات الإمالة الناتجة التي تم إنشاؤها في أكثر التطبيقات تحديًا.تتميز هذه المنتجات عالية التكيف أيضًا بمقاومة قوية للصدمات ، وأداء طويل الأمد ، ودوران سلس ، وحماية المحمل ، وخيارات محرك مختوم.جميع المزايا التقنية ، جنبًا إلى جنب مع معايير الجودة الرائدة في الصناعة ، تجعل منتجات Hangtuo هي المرشحين المثاليين للأداء الحرج ، والتطبيقات الشاقة.
نموذج SDE عدد كبير من معلمات محركات الأقراص
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
مبدأ عمل محرك Slew
يتم تشغيل الدودة بواسطة المحرك ، الذي يدفع الحلقة الخارجية لحلقة الدوران إلى الدوران ؛تقوم الحلقة الخارجية بإخراج عزم الدوران من خلال الحافة ويتم تثبيت الحلقة الداخلية لحلقة الدوران في الهيكل.محرك الدوران لديه قفل ذاتي عكسي بسبب محرك التروس الدودي بخصائص القفل الذاتي العكسي.
مسرد للمعلمات الرئيسية
إمالة عزم الدوران: عزم الدوران هو الحمولة مضروبة في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كانت qorque الناتجة عن الحمل والمسافة أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
تحميل شعاعي:تحميل عمودي على محور الدوران
الحمل المحوري:تحميل مواز لمحور الدوران
عقد العزم:إنه عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يُطلق على أقصى عزم تم تحقيقه اسم عزم الدوران.
القفل الذاتي:فقط عند التحميل ، لا يكون محرك الدوران قادرًا على الدوران العكسي وبالتالي يسمى القفل الذاتي.
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
