تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | عزم الدوران الناتج المقدر: | 2000 نيوتن |
| عقد العزم: | 13500 نيوتن | إمالة عزم الدوران: | 13200 نيوتن |
| نجاعة: | 40٪ | اللون القياسي: | راؤول 9006 |
| إبراز: | محرك التدوير الصغير ثنائي المحور SDE,محرك الدوران المزدوج للتتبع الكهروضوئي,محرك الدوران المزدوج المحور 2000 نيوتن متر |
||

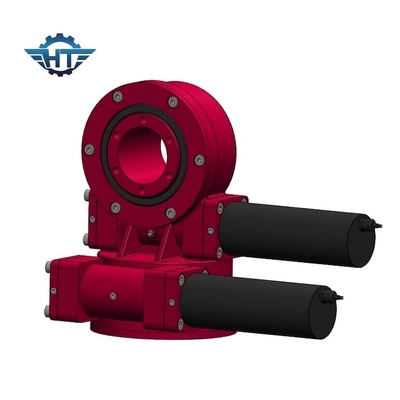

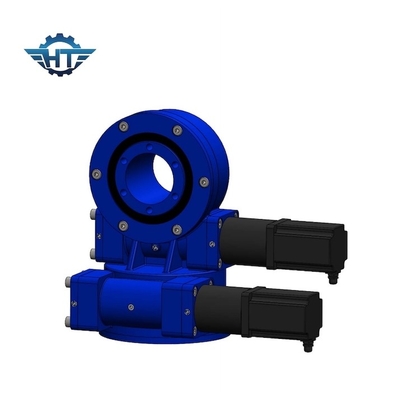

محرك التدوير الصغير ذو المحور المزدوج من سلسلة SDE مع محرك ناعم لنظام التتبع الكهروضوئي
وصف محرك الانزلاق الصغير ذو المحور المزدوج
تاريخ برج الكهروضوئية
تم اقتراح مفهوم تصميم نظام توليد الطاقة الحرارية الشمسية للبرج من قبل الاتحاد السوفيتي السابق في الخمسينيات من القرن الماضي.في عام 1950 ، صمم الاتحاد السوفيتي السابق أول محطة طاقة حرارية شمسية صغيرة برجية في العالم ، وأجرى استكشافات وأبحاثًا واسعة النطاق وأساسية حول تكنولوجيا توليد الطاقة الحرارية الشمسية.وفقًا لإحصاءات غير مكتملة ، كان هناك أكثر من 20 ميغاواط من محطات الطاقة الحرارية الشمسية التجريبية التي تم بناؤها في العالم من عام 1981 إلى عام 1991 ، والشكل الرئيسي منها هو محطة الطاقة البرجية ، مع توليد طاقة قصوى يبلغ 80 ميجاوات.في يوليو 2013 ، تم دمج محطة الطاقة الحرارية الشمسية البرجية الصينية Qinghai Zhongkong Delingha 50MW - المرحلة I-10MW بنجاح في شبكة الطاقة Qinghai ، مما يشير إلى أن تكنولوجيا توليد الطاقة الحرارية الشمسية المطورة ذاتيًا في الصين قد اتخذت خطوات قوية نحو التشغيل التجاري.
نموذج SDE عدد قليل من محركات الأقراص المطبقة في برج CSP
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
سمات
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. يلف محرك دودة في الداخل
3. متعدد الأسنان الاتصال لضمان حمولة عالية
4. وظيفة القفل الذاتي
أبليكاتونس
برج CSP / محطة توليد الكهرباء طائرات الهليكوبتر
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
