تفاصيل المنتج:
|
| نسبة والعتاد: | 31: 1 | يكتب: | مغلق |
|---|---|---|---|
| طلب: | نظام التتبع الكهروضوئي | سائق: | المحرك الهيدروليكي |
| الصف IP: | IP66 | اللون: | كما طلب |
| الكفاءة: | 40٪ | رد فعل عنيف: | 0.1 درجة |
| إبراز: | SE Worm Gear Slew Drive,محرك الدوران الصغير ذو المحور المفرد,محرك الانزلاق عالي الدقة PV |
||

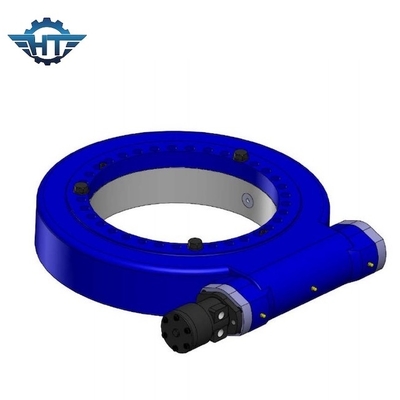

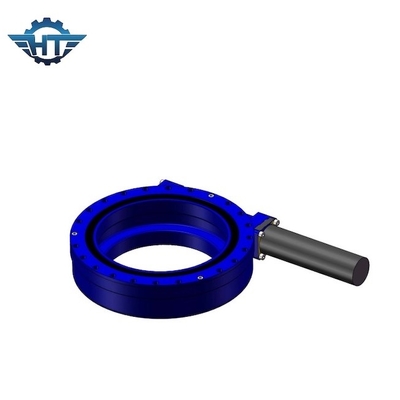

SE Worm Gear Single Axis Small Slew Drive للحصول على نظام تتبع PV عالي الدقة
وصف محرك مجموعة صغيرة
يجب أن يتمتع جهاز تعقب الطاقة الشمسية بحركة سلسة وبطيئة وقوية.يجب أن يمتلك جهاز التتبع دقة عالية في الموضع ودرجة عالية من الموثوقية.يمكن تحقيق هذه المتطلبات بواسطة السائقين المصممين خصيصًا والمعروفين بسائقي الدوران.
الدقة: 0.1 درجة
متوفر: 3 بوصة - 12 بوصة
التثبيت الأفقي
يُنصح بتركيب محركات الدوران رأسًا على عقب على محور السمت في التطبيقات الشمسية من أجل حماية أفضل وإضافة حماية لمحور الارتفاع.بالنسبة للتطبيقات الأخرى ، يجب أن تستند اتجاهات التركيب إلى تقييم مستوى الحماية ويجب أن تكون أفضل لتوفير حماية أفضل.
التثبيت العمودي
يُنصح بتركيب محركات الدوران التي تشير إلى الرسم المرفق في التطبيقات الشمسية من أجل حماية أفضل.بالنسبة للتطبيقات الأخرى ، يجب أن تستند اتجاهات التركيب إلى تقييم مستوى الحماية ويجب أن تكون أفضل لتوفير حماية أفضل.
معلمات الأداء لسلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | عقد العزم | الحمل المحوري | تحميل شعاعي | نجاعة | دقة | القفل الذاتي | وزن |
| نانومتر | نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | الدرجة العلمية | نعم | كلغ | |||
| 1 بوصة | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | نعم | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 14 |
| 7 بوصة | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 23 |
| 9 بوصة | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 44 |
| 12 بوصة | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 51 |
| 14 بوصة | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 62 |
| 17 بوصة | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 85 |
| 21 بوصة | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 141 |
| 25 بوصة | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 182 |
سمات
1. من خلال اعتماد محمل الدوران كمكون أساسي ، يمكن لمحرك الدوران أن يتحمل القوة المحورية ، القوة الشعاعية ولحظة الإمالة في وقت واحد.
2. محرك الدوران مستخدم على نطاق واسع في المقطورات المعيارية ، وجميع أنواع الرافعات ، ومنصة العمل الجوية ، وأنظمة التتبع الشمسي وأنظمة طاقة الرياح.
3. يمكن تصميم علب التروس الكوكبية والكهربائية وفقًا لمتطلبات العميل.
4. يتميز محرك الدوران بميزة توفير المساحة في المرافق ، وسعة التحميل القصوى في تصميم مضغوط ، والعمر الطويل ، وانخفاض تكاليف الصيانة ، وما إلى ذلك.
رسومات الهيكل
1. قاعدة سكنية
2. حلقة الدوران
3. القناة
4. الختم
5. أعلى لوحة
6. محرك (محرك هيدروليكي / محرك إلكتروني)
7. محول المحرك
8. يا الدائري
9. ثقب الإدخال
10. رمح مقابل المحرك
11. نهاية كاب
12. الغلاف
13. التشفير
