تفاصيل المنتج:
|
| نسبة والعتاد: | 31: 1 | عزم الدوران الناتج العادي: | 533 نيوتن |
|---|---|---|---|
| مكان المنشأ: | تشانغتشو ، الصين | عقد العزم: | 7000 نيوتن |
| إمالة عزم الدوران: | 744 نيوتن | عزم الدوران الناتج المقدر: | 0.065 لفة في الدقيقة |
| إستعمال: | نظام التتبع الشمسي المائل | ميزة الحماية: | IP66 |
| إبراز: | محرك كبير مغلق صغير,محرك كبير مغلق 3 بوصة,محرك حلقي صغير مغلق IP66 |
||

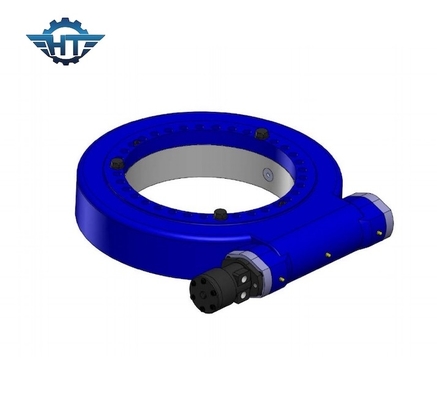

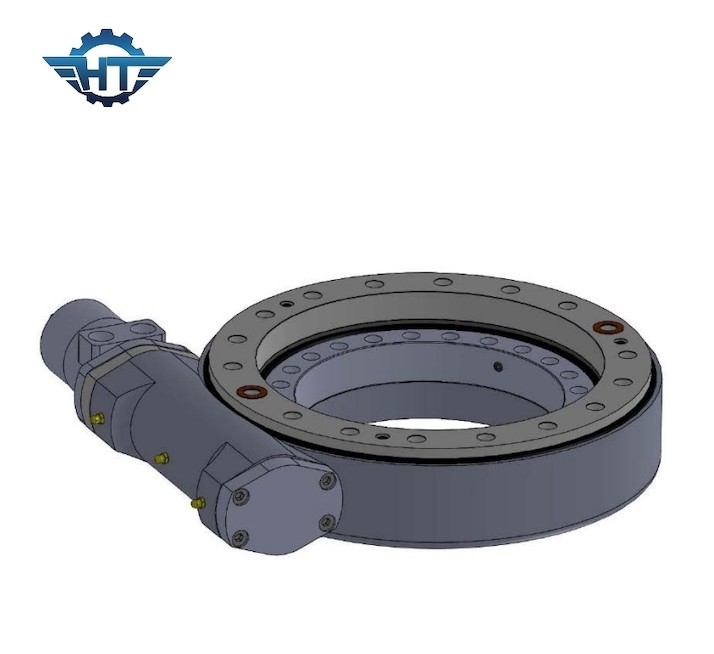

3 بوصة IP66 محرك Slew مغلق صغير لنظام تتبع الطاقة الشمسية المائل
وصف محرك الانزلاق الشمسي المائل
نظام الدفع الكبير عبارة عن وحدة مبنية بشكل مضغوط تتكون من دودة ، ترس ، قاعدة ، منزل ، محامل وغيرها من الملحقات.تقدم هذه الوحدة مزايا الترس والدودة في وحدة واحدة.توفر محركات SE الخاصة بنا حاوية مصنفة IP66 توفر حماية كاملة تقريبًا من الجسيمات البيئية مثل الغبار والأوساخ والرمل وحتى الماء.تضمن معدات الاختبار الخاصة بنا عمرًا ميدانيًا يصل إلى 30 عامًا لمنتجاتنا.
معلمات محرك الدوران طراز SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
يمكن تصميم محركات مختلفة (محركات 220VAC ، 380VAC ، 12VDC ، 24VDC ، محركات 48VDC ، محركات مؤازرة ومحركات السائر) وفقًا لمتطلبات العميل.
محرك بتيار مستمر
1. اعتماد هيكل دعم مزدوج لمحور الإخراج بحيث يتم زيادة عزم الدوران الأقصى لعلبة التروس كثيرًا.
2. يتم توصيل عجلة الشمس والعجلة الكوكبية عن طريق المحور الذي يزيد من عزم الدوران الأقصى لعلبة التروس ويطيل من العمر الافتراضي.
3. نستخدم التروس الحلزونية في مرحلة الإدخال والتي تجعل الضوضاء منخفضة و تعمل بسلاسة في السرعة العالية.يتم فصل حلقة التروس الداخلية حتى نتمكن من تحقيق نسبة أكبر والتصميم مرن.يتم وضع علبة التروس والمحرك عن طريق إصلاح التماس بواسطة المسمار في المحور مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نحن نستخدم حامل درفلة داخل عجلة كوكبية. نحن نستخدم درفلة طحن بدلاً من الطحن المنزلق لذلك عمر صندوق التروس أطول بكثير.
5. هيكل دعم مزدوج.طحن داخلي على التجويف الداخلي للتروس الكوكبية مما يجعل استدارة التجويف الداخلي أقل من 0.003 مم ؛ تعمل بالدحرجة بدلاً من الانزلاق ؛الكشط الدقيق لسطح التروس HRC60 ؛ يضمن اعتماد كل هذه التقنيات التشغيل الهادئ والثابت للغاية وعمر افتراضي طويل يزيد عن 10000 ساعة.
