تفاصيل المنتج:
|
| نسبة والعتاد: | 51: 1 | دودة جير رد فعل عنيف: | 0.15 درجة |
|---|---|---|---|
| عزم الدوران الناتج المقدر: | 7344 نيوتن | عقد العزم: | 60 كيلو نيوتن متر |
| إمالة عزم الدوران: | 10 كيلو نيوتن متر | كفاءة: | 40٪ |
| اللون: | كما طلب | طريقة الشحن: | عن طريق البحر والجو والسكك الحديدية والتعبير عن |
| إبراز: | محرك Slew صغير مغلف مزدوج,محرك VE7 صغير Slew,محرك حلقي VE7 |
||

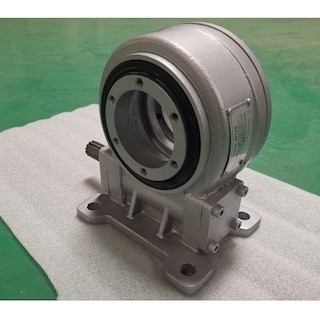

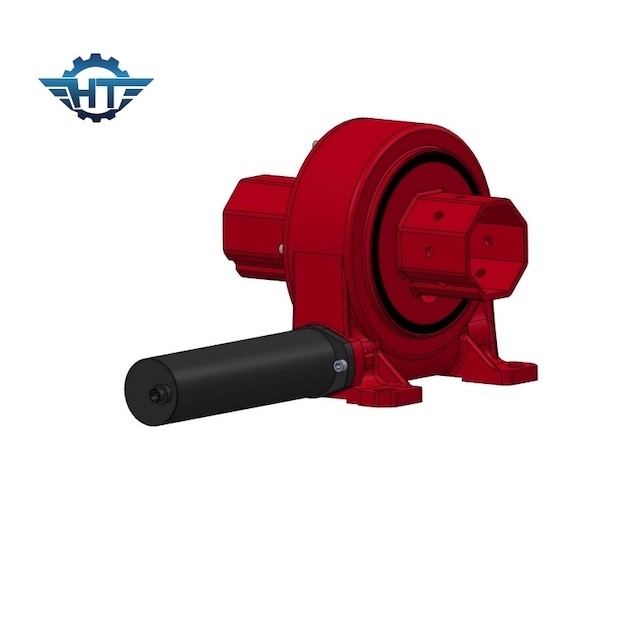

محركات الدوران الصغيرة VE7 ذات المغلف المزدوج لأجهزة التتبع الشمسية أحادية المحور الأفقية
وصف محرك دودة والعتاد الاستخدام الصناعي
محرك الدوران ذو موثوقية عالية ، تم تصميمه واختباره لضمان عمر ميداني يصل إلى 30 عامًا.لذلك يجب أن تلبي جميع المواد الخام المعايير التي يتطلبها نظام التتبع الشمسي.نقوم بتطبيق مراقبة جودة سليمة لضمان الحصول على منتجات ذات جودة عالية وموثوقة ومنخفضة التكلفة في نفس الوقت.
محركات الدوران عالية الأداء.إنه مزود بتقنية دودة الساعة الرملية لمنح علبة التروس قوة هائلة وقوة ، وزيادة القدرة على تحمل الحمل إلى أقصى حد بالإضافة إلى زيادة الكفاءة والدقة.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
التطبيقات
تشمل تطبيقات محرك الدوران المتعقبات الشمسية ، وتوربينات الرياح ، والهوائي ، والأقمار الصناعية ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات ، إلخ.
سؤال وجواب
كيف تختار محركات التأرجح الصحيحة؟
عند اختيار وحساب محرك الدوران ، يجب أن نأخذ في الاعتبار أن محمل الدوران يتحمل بشكل عام العمل المشترك للقوة المحورية Fa ، والقوة الشعاعية Fr ولحظة الانقلاب M أثناء عملية الاستخدام.بالنسبة للتطبيقات المختلفة ، نظرًا لوضع عمل المحرك الرئيسي والأشكال الهيكلية المختلفة ، سيتغير مزيج الأحمال الثلاثة المذكورة أعلاه ، وأحيانًا قد يكون العمل المشترك للحملين ، وأحيانًا قد يكون الإجراء الوحيد لـ حمولة واحدة.
هناك نوعان من طرق التثبيت لمحامل الدوران: تثبيت نوع المقعد وتركيب نوع التعليق.
وفقًا للمعلومات المقدمة من عينات المنتج ، يمكن استخدام منحنى قدرة التحمل الثابت لتحديد محمل الدوران بشكل مبدئي وفقًا لطريقة الاختيار والحساب لمحمل الدوران ، ثم التأكيد مع القسم الفني لشركتنا.يمكننا أيضًا تزويد شركتنا بالمعلومات ذات الصلة حول استخدام محامل الدوران ، وستقوم شركتنا بتصميمها واختيارها.
