تفاصيل المنتج:
|
| نموذج: | 9 بوصات | نسبة والعتاد: | 61: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | اكتب: | سلسلة أفقية |
| تطبيق: | محطة للطاقة الشمسية | خدمة صانعي القطع الاصلية: | متاح |
| مكان المنشأ: | تشانغتشو ، الصين | سائق: | محركات 24V DC |
| إبراز: | 9 بوصة دودة والعتاد محرك Slew,محرك دودة والعتاد Slew 24VDC,محرك حلقي الدوران 24VDC |
||

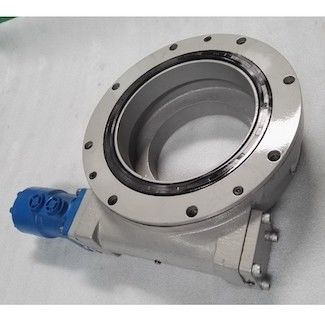

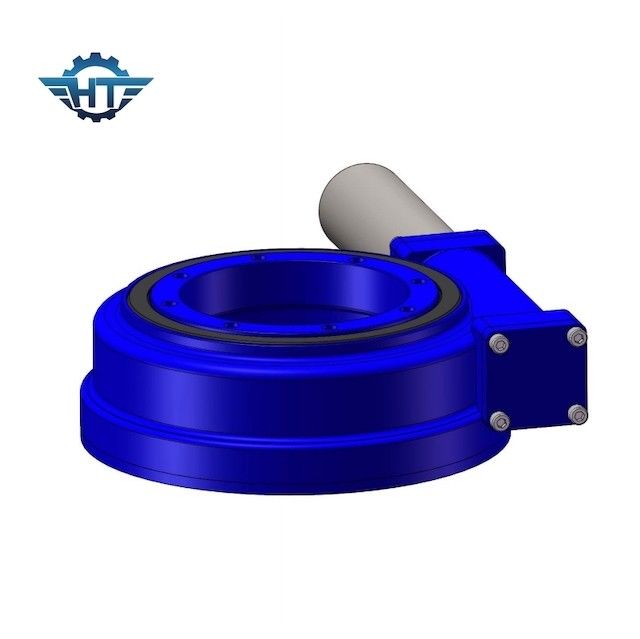

محرك حلقي الدوران مع محرك متدرج بجهد 24 فولت ، وبرامج تشغيل وأجهزة تشفير لمحطة الطاقة الشمسية
وصف محرك حلقة الدوران
ما هو محرك الدوران؟
يعد محرك الدوران (أو محرك الأقراص الكبير لفترة قصيرة) نظامًا كاملاً وجاهزًا للتثبيت يتكون من كرة أو حلقة دوارة (محمل) ودودة ومبيت مغلق تمامًا.يمكن تخصيصها باستخدام علب تروس كوكبية هيدروليكية أو كهربائية مع درجة IP قابلة للتحديد بناءً على التطبيقات المختلفة ومتطلبات العملاء.تتميز بميزات الحماية من التآكل ، الحمولة العالية ، الدقة العالية.
يعتمد جهاز القيادة الدوراني للتتبع الشمسي محمل الدوران وهيكل الدودة الحلقي ، والذي يمكن أن يحقق اتصالًا متعدد الأسنان ، ويتميز بخصائص عزم دوران النقل الكبير والتشغيل المستقر ؛يمكن أن تتحمل الأحمال الشعاعية والمحورية الكبيرة ويستخدم عزم الدوران القوي (مقاومة الرياح) على نطاق واسع في أنظمة تتبع توليد الطاقة الكهروضوئية الشمسية وغيرها من صناعات الطاقة الجديدة من قبل العملاء المحليين والأجانب.
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (كيلو نيوتن متر) |
تحتجز عزم الدوران (كيلو نيوتن متر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة | دقة (الدرجة العلمية) |
IP | العمل Tep (℃) |
القفل الذاتي | وزن (كلغ) |
| 1 بوصة | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 6 |
| 3 " | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 |
| 7 بوصة | 7344 | 13.5 | 12 | 132 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 21 |
| 9 بوصة | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 49 |
| 12 بوصة | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 61 |
| 14 بوصة | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 63 |
| 17 بوصة | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 105 |
| 21 بوصة | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 149 |
| 25 بوصة | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 204 |
مزايا
تستخدم Changzhou hangtuo تقنية المغلف المزدوج لإنتاج محرك الدوران باستخدام تقنية الدودة الحلقيّة كأهم وسيلة لزيادة الحمل وتحسين كفاءة ودقة الإرسال.عندما يتم تعشيق الدودة بمحمل الدوران ، يمكن تحقيق الارتباط متعدد الأسنان ، وعندما يتم تشغيل الدودة ، يمكن تحقيق الارتباط بسن واحد فقط.وبالتالي ، فإن زيادة ارتباط سطح الأسنان من 5 إلى 11 سنًا تعزز بشكل كبير قوة وقوة ناقل الحركة.إن مجموعتنا من القيادة الكبيرة متوفرة في عدة سلاسل وتغطي مجموعة واسعة من الموديلات.يمكن أن يلبي نطاق الأداء وأبعاد التثبيت احتياجات التطبيقات المختلفة.في الوقت الحاضر ، يمكن تقسيم منتجاتنا إلى 9 نماذج أساسية ، يتراوح قطر حلبة السباق من 75 مم إلى 800 مم.نطاق الحمولة من 6kNm إلى 220kNm ، ناتج عزم الدوران من 200Nm إلى 63kNm ، عزم الدوران من 500Nm إلى 271kNm ، ونسبة تخفيض النقل من 30: 1 إلى 156600: 1.يمكن أن تكون طريقة التثبيت أفقية أو رأسية أو متعددة المحاور.
يمكنك طلب نوع أساسي (ترس مفتوح) أو نوع مغلق بالكامل.نحن نقدم أيضًا محركًا ذو محورين (محرك دوار واحد يدور في وقت واحد في كلا الاتجاهين) ومحرك مزدوج أحادي المحور (محركان يقودان نفس محمل الدوران على عمود واحد).
تشمل التطبيقات النموذجية للقيادة الكبيرة محطات الطاقة الشمسية ، وتوربينات الرياح ، ورافعات الشاحنات ، ومركبات العمل الجوية ، ومعدات المرافق ، والمعدات الهيدروليكية ، والمعدات البترولية ، ومعدات توجيه العجلات ، والحفارات ، ومعدات الرفع الأوتوماتيكية.هناك العديد من التطبيقات الأخرى التي لم يتم سردها بشكل شامل ، حيث أن محرك الدوران هو الخيار الأفضل للتطبيقات التي توفر أحمالًا عالية وعزم دوران مرتفع على نفس ناقل الحركة.
نحن ننتج أنواعًا مختلفة من محركات الأقراص الكبيرة ونقدم أنواعًا عديدة من محركات الأقراص الكبيرة ومكوناتها.يمكن أن تكون محركات الأقراص الكبيرة لدينا ذاتية القفل أو القيادة الخلفية.لا ينعكس محرك القفل الذاتي عندما تنتقل القوة العكسية من حلقة الدوران إلى الدودة ، وليست هناك حاجة لتركيب فرامل منفصلة.بدلاً من القفل الذاتي ، يمكن دفعه في الاتجاه المعاكس.بالنسبة للتطبيقات الهيدروليكية ، نوفر محركات هيدروليكية لعملائنا.بالنسبة للمعدات الكهربائية ، يمكننا توفير علب التروس والمحركات المختلفة لعملائنا.
