تفاصيل المنتج:
|
| Slew Drive Motor: | 24VDC | سرعة: | حسب الطلب |
|---|---|---|---|
| الإسكان: | مغلق | اكتب: | نوع واحد عمودي |
| مادة: | 42CrMo أو 50Mn | ضمان: | 5 ~ 10 سنوات |
| تطبيق: | نظام تتبع الطاقة الشمسية | حزمة النقل: | مربع الخشب الرقائقي |
| إبراز: | محرك الدوران المغلق VE3,محرك الدوران المغلق,محور واحد |
||

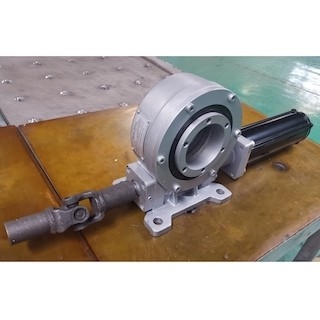

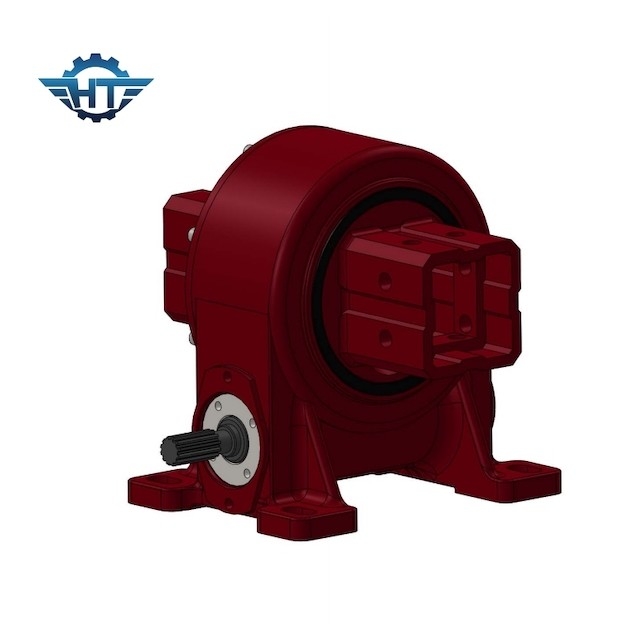

VE3 Enveloping Worm Gear صندوق الدوران أحادي المحور لنظام تتبع الطاقة الشمسية
وصف علبة التروس Slew Drive
يتم تشغيل علب تروس محرك الدوران بتقنية دودة الساعة الرملية للحصول على أقصى عزم دوران للتروس وأسلم دوران.نحن نقدم نماذج مختلفة من القيادة الكبيرة بسعات تحميل مختلفة.تم تجهيز محركات الأقراص القياسية بغطاء مفتوح وعمود دودة الساعة الرملية واحد ذاتي القفل.بمجرد إعادة إدخال مصدر الطاقة إلى الوضع المحايد ، يقوم عمود الدودة بإغلاق الحمولة في موضعها دون الحاجة إلى أي جهاز فرامل خارجي.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
ثبت
تجهيزات التثبيت
1 افحص المخفض الدوار بحثًا عن أي ضرر مادي.قم بتنظيف المخفض الدوار وربط الأقواس.نظف سطح المحمل من الشوائب (مثل برادة الحديد ، والأزيز ، والطلاء ، وخبث اللحام ، وما إلى ذلك).
2 يرجى اتباع التعليمات أدناه لتنظيف الزيت المضاد للصدأ على سطح تركيب المخفض الدوار.
2.1 استخدم سائل التنظيف (مثل زيت الديزل ، والبنزين ، وما إلى ذلك) لتنظيف السطح الخارجي لسطح التركيب.لا يمكن لسائل التنظيف إتلاف أداء الختم المطاطي ؛
2.2 يرجى الالتزام باللوائح الخاصة باستخدام سوائل التنظيف (مثل لوائح الشركة المصنعة ، وحماية العمال ، وحماية البيئة ، وما إلى ذلك).
2.3 لا يمكن فك مسامير التثبيت أثناء التثبيت ، ولا يمكن إجراء التثبيت إلا بعد إزالة براغي الشحن.
