تفاصيل المنتج:
|
| نموذج: | SE9 | عقد العزم: | 30800 نيوتن |
|---|---|---|---|
| إمالة عزم الدوران: | 45000 نيوتن | عزم الإخراج: | 4400 نيوتن |
| اللون: | كما طلب | تحميل محوري ثابت: | 340 كيلو نيوتن |
| تحميل جذري ثابت: | 130 كيلو نيوتن | جهد المحرك: | 24 فولت ، 12 فولت ، 220 فولت ، 380 فولت |
| إبراز: | محرك الدوران المحمل الهليوستات المركز,محرك الدوران المحمل IP66,محرك الدوران الدودي الهليوستات المركز |
||

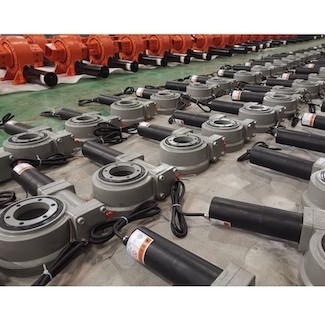

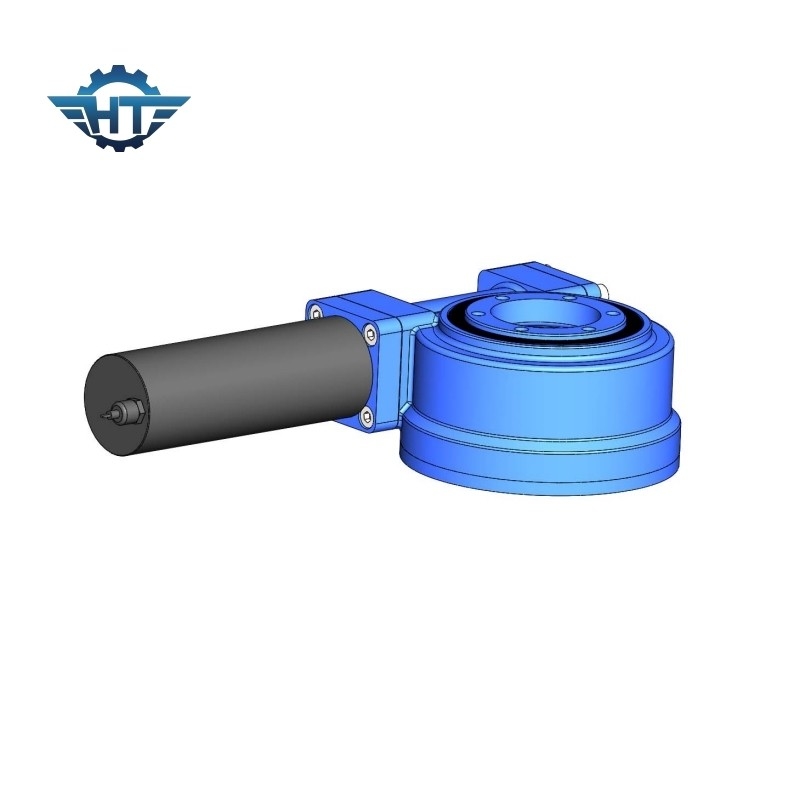

تتبع تأثير الشمس المحمل مع لوحة IP66 للهليوستات المركزة
محرك عدد كبير يغلف مزدوج
محرك الدوران المحيطي هو تقنية تقليدية وناضجة ، لكن محرك الدوران جديد نسبيًا كهيكل متكامل.لا يجلب تحسين درجة التكامل العديد من المزايا في التطبيق فحسب ، بل يوفر أيضًا الكثير من الراحة للتصنيع والاستخدام.يعد تحسين دقة ومتانة هذا الهيكل وزيادة توسيع مجال استخدامه من المهام المهمة للتصميم والتصنيع والمستخدمين لاستكشاف التحسين والتطوير بشكل مستمر في الممارسة.
تختلف المواصفات والنماذج الخاصة بزوج محرك الدوران ، مثل SE / ZE / VE // ZSVE / ZSDE ، إلخ. 1 "، 3" ، 5 "، 7" ، 9 "، 12" ، 14 "، 17" ، 21 "، 25" والمواصفات الأخرى يرمز الحرف "SE" في ملصق النموذج إلى: الاختصار الإنجليزي لـ Slewing و Enclose Q370571775.
نظرًا لأن المكون الأساسي يعتمد محمل الدوران ، فيمكنه تحمل القوة المحورية والقوة الشعاعية ولحظة الإمالة في نفس الوقت.زوج محرك الدوران سهل التثبيت ، وسهل الصيانة ، ويوفر مساحة التثبيت إلى حد كبير.يمكن استخدام هذا المنتج على نطاق واسع في آلات البناء ومجالات الطاقة الجديدة مثل الشاحنات المسطحة الثقيلة ، ورافعات الحاويات ، والرافعات المثبتة على الشاحنات ، ومركبات العمل الجوية ، وأنظمة مولدات الطاقة الشمسية لدوريات الشمس ، إلخ.
يمكن تقسيم محركات الدوران بشكل أساسي إلى محركات دوران محرك دودة واحدة ومحركات دوران محرك دودة مزدوجة.
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري تحميل (كيلو نيوتن) |
شعاعي تحميل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
مجالات التطبيق لمحركات الدوران
غالبًا ما تُستخدم آلية الترس الدودي وآلية الدودة في الحالات التي يكون فيها عمودان متداخلين ، ونسبة النقل كبيرة ، وقوة النقل ليست كبيرة ، أو العمل المتقطع.
يمكن تطبيق محرك الدوران على المحرك الرئيسي الذي يقوم بحركة دائرية ، مثل القرص الدوار للرافعة ، والآلات الدوارة ، والآلات الأخرى التي تقوم بعمل دائري.بمجرد وضع المنتج في حيز الإنتاج ، يمكن استخدامه على نطاق واسع في مجال آلات البناء ممثلة بمركبات العمل الجوية ورافعات الشاحنات ، وكذلك في مجال الطاقة الجديدة المتمثلة في توليد الطاقة الكهروضوئية الشمسية وتوليد طاقة الرياح ، كذلك مثل المجالات الأخرى للأتمتة ، وتصنيع الأدوات الآلية ، والاتصالات الفضائية ، وما إلى ذلك. ويمكن القول أن إمكانات السوق لهذا المنتج ضخمة.
قائمة تطبيقات زوج محرك الدوران: محرك الدوران المزدوج الدودي لآلات البناء ، محرك الدوران للرافعة المثبتة على الشاحنة ، محرك الدوران لشاحنة مسطحة ثقيلة ، محرك الدوران لمركبة العمل الجوية ، محرك الدوران لعربة السكك الحديدية ، محرك الدوران لشفط مياه الصرف الصحي شاحنة ، محرك الدوران للمخلب الدوار ، محرك الدوران لمركبة فحص الجسر ، محرك الدوران لرافعة شعاع السكك الحديدية الصينية ، محرك دوران طاقة الرياح ، محرك الدوران الشمسي.
