تفاصيل المنتج:
|
| نسبة والعتاد: | 31: 1 | عزم الدوران الناتج العادي: | 533 نيوتن |
|---|---|---|---|
| مكان المنشأ: | تشانغتشو ، الصين | عقد العزم: | 7000 نيوتن |
| إمالة عزم الدوران: | 744 نيوتن | عزم الدوران الناتج المقدر: | 0.065 لفة في الدقيقة |
| إستعمال: | تعقب الطاقة الشمسية | ميزة الحماية: | IP66 |
| إبراز: | محرك Slew صغير لوصلة تعقب الطاقة الشمسية,محرك Slew 533Nm لنظام التتبع الشمسي,محرك تروس دودة 533Nm |
||

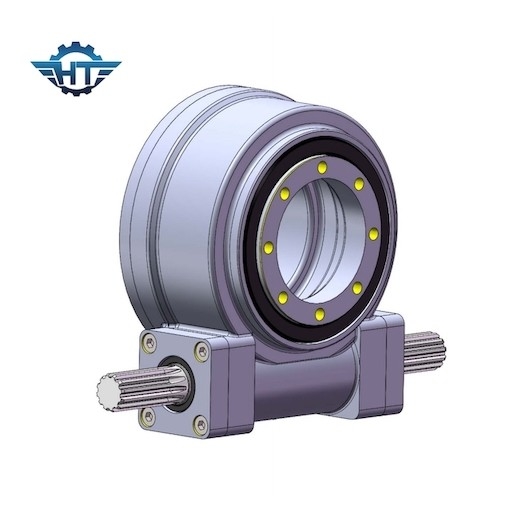

SE3 Worm Gear IP66 الدوران الدائري محامل لنظام تتبع الطاقة الشمسية
IP66 محرك الدوران الذاتي القفل
وفقًا لشكل ناقل الحركة متغير السرعة لمحركات الدوران ، يمكن تقسيمه إلى محرك دوران تروس ومحرك دوران ترس دودي ، ورث الخصائص الخاصة بمحرك التروس ومحرك الترس الدودي.من حيث قدرة التحمل ، يكون أداء نوع الترس الدودي أفضل من نوع السن ، وعندما يتم استخدام محرك دودة الغلاف ، يتم تحسين قدرته على التحمل ومقاومة التشوه وصلابة ناقل الحركة ، ولكن الترس الدودي والدودة اكتب محرك دوار من حيث الكفاءة.
مزايا
محرك الدوران عبارة عن آلية متكاملة للغاية لتقليل الدوران على شكل دائرة كاملة.لا يختلف الحجم المحوري للسلسلة كثيرًا ، وهو أمر مفيد لتسوية هيكل أجزاء توصيل ناقل الحركة المتسلسل ، وبالتالي تقليل حجم المعدات الميكانيكية بأكملها.
بالإضافة إلى ذلك ، سواء كان نوع تروس أو محرك دوران من نوع الترس الدودي ، نظرًا لأن اختلاف الحجم بين الأجزاء الرئيسية والمدفوعة بحد ذاته كبير جدًا ، فمن الأسهل تحقيق نقل نسبة نقل كبيرة ، وهو أمر صعب أيضًا للعديد من الأنواع الأخرى آليات نقل متغيرة السرعة.
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري تحميل (كيلو نيوتن) |
شعاعي تحميل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
القفل الذاتي |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
ملاحظات:
نظرًا لأن محرك الدوران سيكون مزودًا بمحركات محرك مختلفة وأداء محرك الدوران مختلف ، يرجى الاتصال بمبيعاتنا للحصول على السعر المحدد.سنقوم باستعادة رسالتك في غضون 12 ساعة.
التطبيقات
يمكن استخدام محرك الدوران في أي مناسبة تتطلب دورانًا لدائرة كاملة وتتطلب سرعة متغيرة.عندما يكون من الضروري تحقيق نقل الطاقة لعزم دوران أكبر ، أو نقل حركة عالية الدقة ، أو اختيار الآلية التي تتطلب ضغطًا عاليًا وسلامة هيكل الجسم ، فإن محرك الدوران هو الحل الأفضل.
التطبيقات الأكثر شيوعًا هي عمومًا الهيكل الدوار الكامل لآلات الهندسة والبناء ، بالإضافة إلى الطاقة الشمسية وطاقة الرياح وآلات التتبع الأوتوماتيكية طويلة الأجل المختلفة.من السهل إجراء التحكم الرقمي ، لذلك فإن لها تطبيقات عديدة في مجال الروبوتات الصناعية.
