تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | 9 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 61: 1 | كفاءة: | 40٪ |
| دقيق: | ≤ 0.1 | محرك: | المحرك الهيدروليكي |
| اللون: | كما طلب | اكتب: | دودة واحدة محور واحد |
| إبراز: | SE9 محرك الدوران,محرك الدوران الدائري 42CrMo,علبة تروس محرك 42CrMo |
||

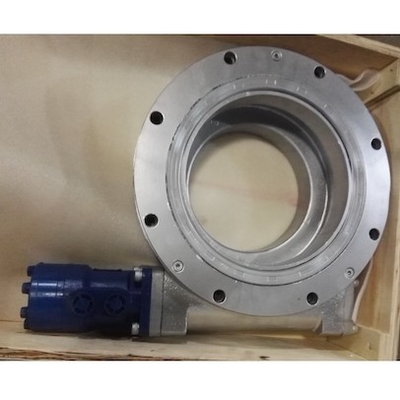

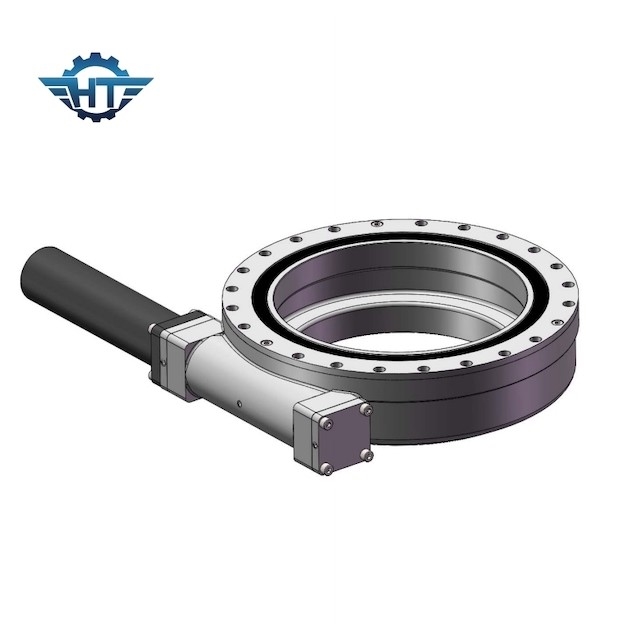

SE9 محمل الدوران مع محرك هيدروليكي لشاحنة منصة البناء في الهواء الطلق
محرك الدوران الهيدروليكي
يتم تشغيل محركات محمل الدوران باستخدام تقنية دودة الساعة الرملية لتوفير أقصى قدر من القدرة على تحمل الحمل بالإضافة إلى زيادة الكفاءة والدقة.
هناك العديد من التطبيقات الأخرى حيث أن محرك محمل الدوران مثالي للتطبيقات التي تتطلب كلاً من عزم الحمل والدوران من نفس علبة التروس ومناسب للدوران البطيء مع الحركات المستمرة أو الدورية.إنها مناسبة لتتبع الطاقة الشمسية ، ونماذج مثل المحور المفرد والمحور المزدوج ، والتي يمكن تطبيقها في نظام تتبع الطاقة الشمسية أحادي المحور المسطح ، ونظام تتبع أحادي مائل أو مائل ونظام تتبع شمسي ثنائي المحور ، وكذلك في صناعات مثل الآلات الهندسية ، والبناء الآلات والمعادن ، معدات خط التجميع الآلي ، الطاقة الشمسية ، شاحنة منصة ، معدات حماية البيئة ، توليد طاقة الرياح وآلات الصب ، بالإضافة إلى العديد من معدات الآلات الدوارة البطيئة.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري تحميل (كيلو نيوتن) |
شعاعي تحميل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
القفل الذاتي |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
التطبيقات
تطبيق أحادي المحور مائل
يتم تثبيت محور الدوران لقوس التتبع أحادي المحور المائل بزاوية ميل إلى المستوى الأفقي ، ويدور حول محور أحادي البعد.اتجاه محور الدوران هو اتجاه الشمال والجنوب ، بحيث يكون سطح استقبال الضوء للوحدة الكهروضوئية عموديًا على زاوية سقوط ضوء الشمس قدر الإمكان في اتجاه أحادي البعد.
تطبيق المحور العمودي
نظام التتبع الكامل "الارتفاع + السمت" ، والذي يتحرك على محورين دوران وله درجتان من الحرية ، والتي يمكن أن تتبع مسار الشمس بالكامل لزيادة الطاقة الشمسية المستلمة.إنها مناسبة لمناطق خطوط العرض العالية ، ويمكن زيادة كفاءة توليد الطاقة بشكل فعال بأكثر من 35٪ ، مما يحسن بشكل كبير من كفاءة توليد الطاقة للأنظمة الكهروضوئية.
