تفاصيل المنتج:
|
| نسبة والعتاد: | 125: 1 | اكتب: | مغلق |
|---|---|---|---|
| تطبيق: | طاقة شمسية | سائق: | المحرك الهيدروليكي |
| الصف IP: | IP66 | اللون: | كما طلب |
| الكفاءة: | 40٪ | رد فعل عنيف: | 0.1 درجة |
| إبراز: | حاوية الرافعة الشمسية محرك Slew,محرك الطاقة الشمسية Slew Drive عالي عزم الدوران,محرك الدوران والعتاد لرافعة الحاوية |
||
محرك دائري عالي الدقة ، منزل مغلق عزم دوران عالي للطاقة الشمسية الجديدة
محرك الدوران عالي الدقة

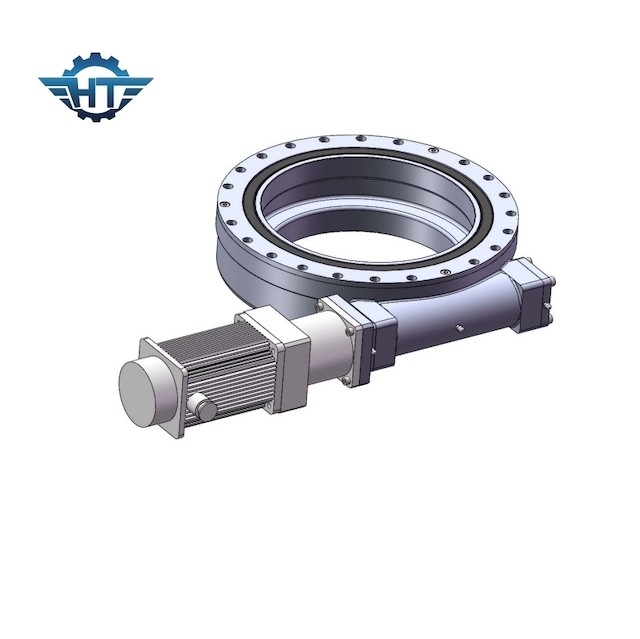

عادة ما يتكون محرك الدوران من دودة ، ومحمل دوران ، ومبيت ، ومحرك ومكونات أخرى.نظرًا لأن مكوناته الرئيسية تعتمد محمل الدوران ، فيمكنه تحمل القوة المحورية والقوة الشعاعية ولحظة الانقلاب في نفس الوقت.بالمقارنة مع منتجات الدوران التقليدية ، فإن محرك الدوران سهل التثبيت ، وسهل الصيانة ، ويوفر مساحة التثبيت إلى حد كبير.
يحتوي المنتج على مجموعة واسعة من التطبيقات ويمكن استخدامه على نطاق واسع في الشاحنات المسطحة الثقيلة ، ورافعات الحاويات ، والرافعات المثبتة على الشاحنات ، وآلات التعدين ، ومركبات العمل الجوية ، وأجهزة الرادار ، وأنظمة توليد الطاقة الشمسية لدوريات الشمس ، وآلات البناء والجديدة مجالات الطاقة.عادة عندما يتم تثبيت محرك دوار على المحرك الرئيسي ، يكون لرد الفعل العكسي المتشابك بين الترس الدودي والدودة تأثير مهم للغاية على أداء المحرك الرئيسي.
من أجل ضمان مرونة التشغيل وسلاسة محرك الدوران ، هناك متطلبات معينة لرد الفعل العكسي للعتاد الدودي ودودة محرك الدوران.ومع ذلك ، فإن وجود رد فعل عنيف في ناقل الحركة الدودي يعني أنه عندما يتغير اتجاه الدوران ، لا يوجد انتقال لمسافة معينة ، مما يؤثر على دقة نقل جهاز المحرك الدوار.غالبًا ما تستخدم محركات الدوران في حالات العمل ذات السرعة المنخفضة والثقيلة.
مع الاستخدام المستمر ، يتسبب تآكل التروس الدودية والديدان في زيادة رد الفعل العكسي ، ولا يمكن تعديل الزيادة في رد الفعل العكسي للتعويض ، مما يؤدي إلى زيادة مستمرة في تأثير التشبيك.تتدهور حالة عمل محرك الدوران بشكل حاد ، مما يؤدي إلى تقصير كبير في العمر التشغيلي لمحرك الدوران ويزيد من تكلفة الاستخدام.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري تحميل (كيلو نيوتن) |
شعاعي تحميل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
القفل الذاتي |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
سمات
1. نسبة التروس
يقلل دوران محرك حلقة الدوران من سرعة العضو المدفوع ويضاعف أيضًا عزم الدوران ويزيده بشكل متناسب مع انخفاض السرعة. تعتمد نسبة سرعة الأعمدة على العلاقة بين عدد الخيوط الموجودة على الدودة وعدد الأسنان في العجلة الدودية أو الترس.
2. دودة الساعة الرملية
تستخدم محركات الدوران لدينا تقنية دودة الساعة الرملية ، حيث يتم تشكيل الدودة لإشراك المزيد من الأسنان في الترس.ينتج عن هذا الارتباط المتزايد للأسنان قوة وكفاءة ومتانة أكبر.
3. الوظيفة
تعمل محركات الدوران باستخدام تقنية الدودة القياسية ، حيث تعمل الدودة الموجودة على العمود الأفقي كسائق للترس ، بشكل عام ، يتم تشغيل العمود بواسطة محرك تروس كهربائي.وهو تأمين ذاتي.
التطبيقات
1. مجال توليد الطاقة الكهروضوئية يعد توليد الطاقة الكهروضوئية أحد مجالات التطبيقات المهمة لمحرك الأقراص الدوراني.يمكن أن يؤدي استخدام الوحدات الكهروضوئية الشمسية المزودة بمحرك دوار كمكون دوار إلى ضبط زاوية الدوران وزاوية الارتفاع للمضيف وفقًا للمواقف المختلفة للشمس أثناء النهار.اللوحات في زاوية استقبال مثالية.
2. مجال توليد طاقة الرياح مثل توليد الطاقة الكهروضوئية ، يمكن تطبيق المحرك الدوار على جزء الانعراج من توربينات الرياح لتحقيق دوران 360 درجة أفقيًا للآلية ، وذلك لضبط زاوية الاستقبال بشكل أفضل.
