تفاصيل المنتج:
|
| نموذج: | SE1 | عقد العزم: | 1800 نيوتن |
|---|---|---|---|
| إمالة عزم الدوران: | 1000 نيوتن | عزم الإخراج: | 400 نيوتن |
| تحميل محوري ثابت: | 22 كيلو نيوتن | تحميل جذري ثابت: | 12 كيلو نيوتن |
| مواد خام: | كيو تي | وزن: | 6 كغ |
| إبراز: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||
محرك انزلاق صغير الحجم عالي الأداء للطاقة الشمسية المتجددة
وصف محرك عدد صغير الحجم

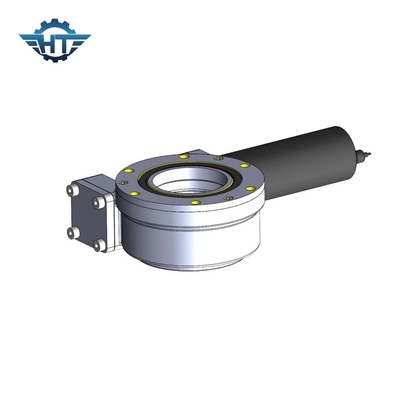

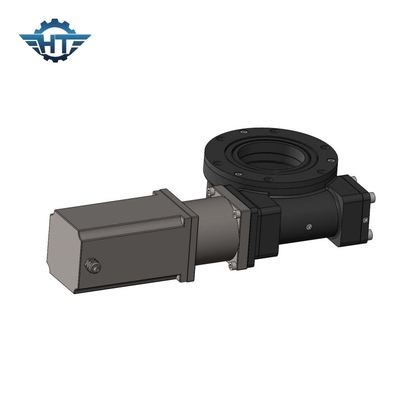

جهاز محرك الدوران عبارة عن آلية نقل تباطؤ دائري محيطي بالكامل تدمج مصدر طاقة القيادة.يستخدم جهاز محرك الدوران محمل الدوران باعتباره تابع ناقل الحركة ومرفق آلية.يتم استخدام مصدر القيادة والغلاف ، والحلقة الأخرى كمتابع ناقل الحركة وقاعدة اتصال لجزء العمل المدفوع ، بحيث يكون محمل الدوران نفسه عبارة عن اتصال دوران محيط كامل ، ومصدر طاقة القيادة والمصدر الرئيسي تجعل أجزاء النقل منه آلية نقل تباطؤ عالمية تدمج وظائف الدوران والتباطؤ والقيادة ، وفي نفس الوقت تتميز بهيكل بسيط وملائم للتصنيع والصيانة.تُظهر الصورة محركان نموذجيان للتأرجح.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
ورقة بيانات محرك الدوران SE1
| نموذج | SE1 |
| نسبة | 32: 1 |
| عزم الدوران الناتج المقدر (نانومتر) | 400 |
| إمالة عزم الدوران (نانومتر) | 1000 |
| عقد عزم الدوران (نيوتن متر) | 1800 |
| الحمل المحوري (kN) | 22 |
| تحميل شعاعي (كيلو نيوتن) | 12 |
| نجاعة | 40٪ |
| الدقة (°) | 0.1 |
| القفل الذاتي | نعم |
| الوزن (كجم) | 6 |
| ثقوب التثبيت | 6 * م 8 |
| قطر الدائرة المركزية | Φ 40 مم |
| الثقب الداخلي | Φ 30 ملم |
| درجة حرارة العمل | - 30 ~ ＋ 80 (شحم خاص اختياري يستخدم في الأماكن الباردة أو الأكثر سخونة) |
| سياسة الضمان | 5 سنوات ، تمديد الضمان متاح |
عند شراء محرك الدوران ، تحتاج إلى معرفة المعلمات التالية:
1 عزم الدوران
2 دورة في الدقيقة
3 مخفض الدوران
