تفاصيل المنتج:
|
| نسبة والعتاد: | 85: 1 | يكتب: | مغلق |
|---|---|---|---|
| تطبيق: | آلات البناء | سائق: | المحرك الهيدروليكي |
| الصف IP: | IP66 | اللون: | كما طلب |
| نجاعة: | 40٪ | صحة: | 0.15 درجة |
| إبراز: | solar tracker drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

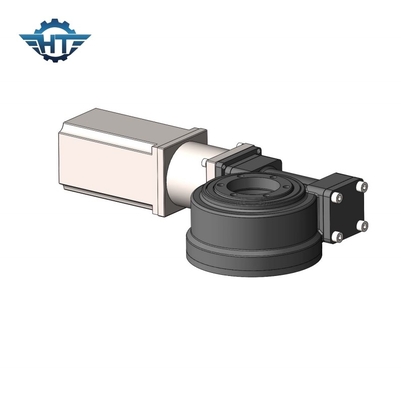

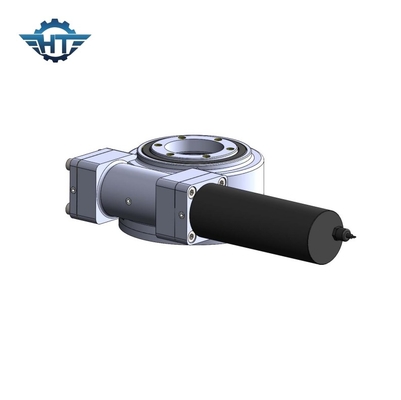

دودة موجهة لمحرك الأقراص الصغيرة المغلق مع أسنان مروي لآلات البناء
وصف محرك الأقراص الصغيرة المغلق
سلسلة SE عبارة عن محرك مبيت مغلق بمستوى حماية حاوية IP66.إنه مصمم بعمود دودة الساعة الرملية مع 5 أسنان ملامسة للحلقة الكبيرة وعمود الدودة.يوفر هذا التصميم قدرة عزم دوران ثابتة للغاية للأحمال الثقيلة.تفضل صناعة التعدين وصناعة الأسمنت والعديد من الصناعات الأخرى ذات التلوث العالي لبيئة الجسيمات الدقيقة هذا الدافع بسبب ضيقه.كما أنه خيار لمعظم التركيبات الخارجية المعرضة للأمطار الغزيرة والثلوج حيث إنه محكم الإغلاق مقارنة بالتصميمات الأخرى.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
تطبيق
أثبتت محركات الأقراص الدودية فعاليتها في العديد من الآلات والمعدات ، في تطبيقات مختلفة وظروف تشغيلية مختلفة ، مثل: منصات البناء والتجميع ، ووضع مقصورات القيادة في آلات الغابات ، ومعدات مناولة المواد ، ووضع أنظمة الطاقة الشمسية ، والتحكم في الهياكل الفوقية والتطبيقات التشغيلية آلات البناء والرافعات الصناعية وما إلى ذلك.
مزايا
1. استخدم ختم الزيت الهيكلي لتجنب تسرب الزيت بكفاءة
2. يمكن أن يتناسب بُعد التركيب المصمم مع العديد من التطبيقات.
3. سهولة الصيانة
4. اعتماد هيكل التروس الدودية التي لديها التصاق قوي وعزم دوران القيادة
