تفاصيل المنتج:
|
نموذج: | SE1 ~ SE25 | نسبة والعتاد: | 31: 1 ~ 150: 1 |
---|---|---|---|
تطبيق: | أنظمة تتبع الشمس في الهواء الطلق | مكان المنشأ: | تشانغتشو ، الصين |
شهادة: | ISO9001 / م | تثبيت: | الأفقي والرأسي |
صيانة: | سهل | اللون: | كما طلب |
رد فعل عنيف: | أقل من 0.15 درجة | ||
إبراز: | solar tracker drive, solar slew drive,solar slew drive |

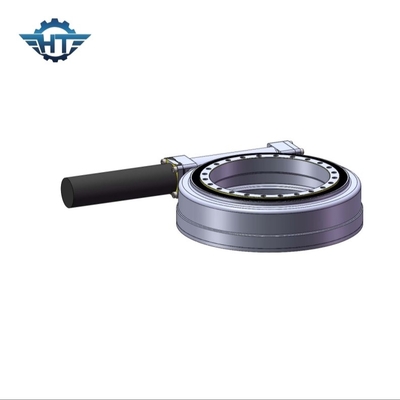

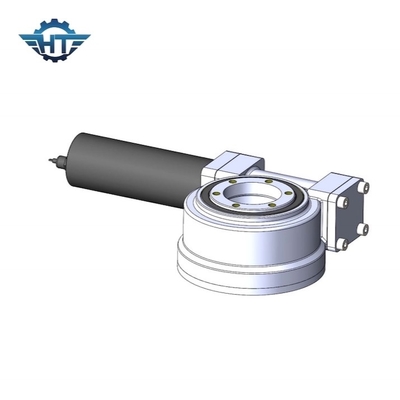

متعدد الأسنان الاتصال محرك Slew صغير لأنظمة تتبع الشمس في الهواء الطلق عالية عزم الدوران
وصف محرك مجموعة صغيرة
محرك الدوران عبارة عن علبة تروس يمكنها حمل الأحمال الشعاعية والمحورية بأمان ، فضلاً عن نقل عزم الدوران للدوران.يمكن أن يكون الدوران في محور واحد أو في عدة محاور معًا.يتم تصنيع محركات حلقة الدوران عن طريق تصنيع التروس والمحامل والأختام والإسكان والمحرك والمكونات الإضافية الأخرى وتجميعها في علبة تروس نهائية.
يتميز محرك الدوران بالدقة العالية لتوفير نسبة كبيرة من التروس أحادية المرحلة.يتم تجميع المحامل والتروس في صندوق صغير قائم بذاته وجاهز للتركيب لتحسين الوزن والأداء.تتميز هذه المنتجات عالية التكيف أيضًا بمقاومة قوية للصدمات ، وأداء طويل الأمد ، ودوران سلس ، وحماية المحمل وخيارات القيادة المختومة.بصفتنا مصنعًا ذا خبرة في تصنيع محركات الأقراص الكبيرة ، فإننا نمتلك القدرة على توفير محركات الأقراص الكبيرة عالية الجودة.
معلمات الأداء لسلسلة SE
معلمات أداء طراز SE | ||||||||||||
نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
التطبيقات
إن أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة تعقب الطاقة الشمسية ثنائية المحور ، مثل المروحيات والخلايا الكهروضوئية المركزة (CPV) ، وأطباق القمر الصناعي أو الرادار.تشمل التطبيقات الأخرى مصاعد السيارات ، ومحددات تحديد موضع الذراع الآلية ، ومعدات المسرح.
