تفاصيل المنتج:
|
| مكان المنشأ: | تشانغتشو ، الصين (البر الرئيسي) | مزود الطاقة: | 24VDC |
|---|---|---|---|
| مجسات القاعة: | اختياري | نوع المحرك: | محرك DC نحى الكواكب |
| ميزة: | مغلق تماما | مواد: | كيو تي |
| طلب: | ممتص حراري مركز | القفل الذاتي: | نعم |
| إبراز: | محرك الدوران والعتاد ذو المحور المزدوج,محرك الدوران والعتاد الدودي 24VDC,محرك الدوران والعتاد عالي الدقة |
||

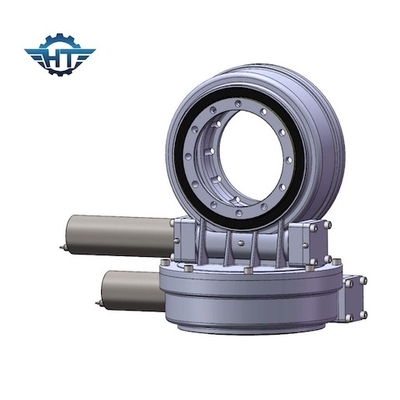

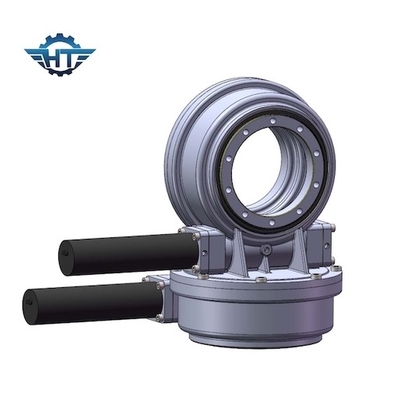

محرك الأقراص الدودي ذو المحور المزدوج SDE3 ، دقة عالية لامتصاص الحرارة المركزة
وصف محرك دودة العتاد
كيفية اختيار جهاز نقل لنظام توليد الطاقة الحرارية الضوئية
يعتبر جهاز النقل مهمًا لكفاءة محطة طاقة البرج
في محطة الطاقة الحرارية الضوئية البرجية ، تجمع عشرات الآلاف من المرايا الإشعاع الشمسي على جهاز امتصاص الحرارة في نهاية برج امتصاص الحرارة من أجل تجميع درجات الحرارة العالية وتجميع الحرارة.من أجل ضمان تجميع مستمر ومستقر للحرارة ، يجب على المرآة دائمًا تتبع موضع الشمس ، من خلال جهاز الإرسال في اتجاه السمت الأفقي والارتفاع للحركة (المحور المزدوج).
جهاز النقل الأكثر شيوعًا هو محرك البرج CSP-slew
عادة ما يتم تشغيل محرك الدوران بواسطة محرك لدفع دوران المرآة في اتجاه المحورين.كآلة دقيقة ، يحتاج تطبيق محرك الدوران في صناعة توليد الطاقة الحرارية الضوئية إلى التحكم في دقة التتبع في حدود 1mrad.عجلة دودة ذات هيكل مغلف مزدوج ومنطقة تشابك سطح الأسنان كبيرة ، ودقة النقل أعلى ، ومقاومة الصدمات قوية ، ويمكن أن يضمن معدل التآكل المنخفض استخدامها على المدى الطويل في ظل ظروف الدقة والعمر ، وأكثر ملاءمة لمحطة الطاقة الحرارية الضوئية في الشمال الغربي من البيئة القاسية.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
مواصفات المحرك
24V نحى محرك DC
تخصيص:
الجهد: 24VDC
الجهد الاختياري: 12 فولت ، 48 فولت
لا يوجد تيار تحميل: 0.6A (كحد أقصى)
سرعة الخرج بدون تحميل: 3.2 دورة في الدقيقة
لا توجد سرعة تحميل: 1300 دورة في الدقيقة
السرعة المقدرة: 2 دورة في الدقيقة
عزم الدوران المقدر: 43 نيوتن متر
دالعزم الأقصى 48 نيوتن متر
التصنيف الحالي: 1.8A (حد أقصى)
فئة IP: IP55
الوزن: 2000 جرام
رمح: 12 مم
سيتم تخصيص جهد المحرك والقوة والسرعة وفقًا لطلبك في ظل الظروف المسموح بها للبعد القابل للتبني.
