تفاصيل المنتج:
|
| اكتب: | محركات SE1 الدوران | مادة: | 42 كرمو ، 50 مليون |
|---|---|---|---|
| ضمان: | 5 ~ 10 سنوات | الأحجام: | 3 بوصات إلى 25 بوصة |
| تطبيق: | الآلات الصناعية | اللون: | الزبون مطلوب |
| هيكل: | محور واحد مغلق | حماية: | IP66 |
| إبراز: | 1 بوصة دودة ناقل الحركة,محرك الطاقة الشمسية المقتفي للآلة الصناعية,1 بوصة محرك الطاقة الشمسية |
||

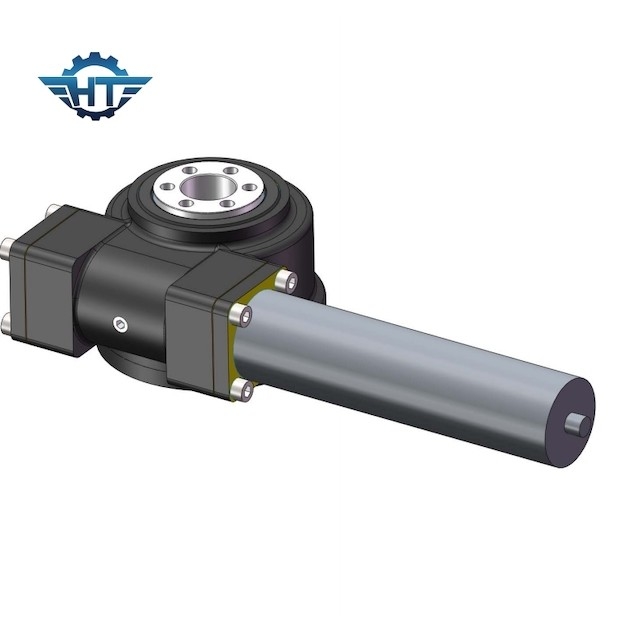

1 بوصة محرك دودة محركات الدوران الصغيرة للطاقة الشمسية والآلات الصناعية

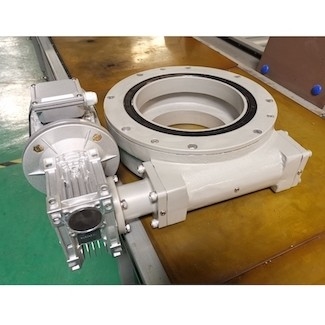

وصف محرك الأقراص الدودة الصغيرة
التطبيقات الشائعة بشكل عام هي الهندسة وآلات البناء.يمكن تطبيقها أيضًا في آلات الطاقة الشمسية وطاقة الرياح ومجموعة متنوعة من آلات التتبع الأوتوماتيكية التي تحتاج إلى تشغيل طويل الأمد.نظرًا للهيكل المدمج ، وسلسلة النقل القصيرة ، فإن القيادة الكبيرة أسهل لتحقيق الدقة العالية والتحكم الرقمي الأسهل ، لذلك هناك العديد من التطبيقات في مجال الروبوتات الصناعية.محرك الأقراص الكبير سهل الاستخدام وسهل التثبيت وتوفير المساحة.عند تحديد محرك الدوران المناسب ، ضع في اعتبارك أولاً ما إذا كان المحمل الشعاعي المحوري وعزم الدوران الانقلاب والمعلمات الأخرى راضية عن الاستخدام ، وثانيًا ، لا يمكن أن تتجاوز سرعة الإخراج النهائية لمحرك الأقراص 3 دورة في الدقيقة ، من أجل ضمان عمر الخدمة الطبيعي المنتوج.
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (كيلو نيوتن متر) |
تحتجز عزم الدوران (كيلو نيوتن متر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة | دقة (الدرجة العلمية) |
IP | العمل Tep (℃) |
القفل الذاتي | وزن (كلغ) |
| 1 بوصة | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 6 |
| 3 " | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 |
| 7 بوصة | 7344 | 13.5 | 12 | 132 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 21 |
| 9 بوصة | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 49 |
| 12 بوصة | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 61 |
| 14 بوصة | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 63 |
| 17 بوصة | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 105 |
| 21 بوصة | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 149 |
| 25 بوصة | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 204 |
طرق التثبيت
التثبيت الأفقي
يوصى بتركيب محرك الأقراص المقلوب رأسًا على عقب على محور السمت للتطبيقات الشمسية لتوفير حماية أفضل وزيادة الحماية لمحور الارتفاع.بالنسبة للتطبيقات الأخرى ، يجب أن يعتمد اتجاه التركيب على تقييم درجة الحماية ويجب أن يوفر حماية أفضل.
التثبيت العمودي
يوصى بتثبيت محرك الدوران في التطبيقات الشمسية بالرجوع إلى الرسم المرفق لحماية أفضل.بالنسبة للتطبيقات الأخرى ، يجب أن يعتمد اتجاه التركيب على تقييم درجة الحماية ويجب أن يوفر حماية أفضل.
