تفاصيل المنتج:
|
| مكان المنشأ: | تشانغتشو ، الصين (البر الرئيسي) | اكتب: | محرك الدوران VE9 |
|---|---|---|---|
| مادة: | 42CrMo أو 50Mn | ضمان: | 5 ~ 10 سنوات |
| لون اللوحة: | كما طلب | تطبيق: | نظام تتبع الطاقة الشمسية أحادي المحور |
| السكن المغلق: | نعم | درجة الحماية: | IP66 |
| إبراز: | IP66 دودة ناقل الحركة,ناقل ترس دودة المحور الأفقي,42CrMo المقتفي الشمسي محرك Slew |
||

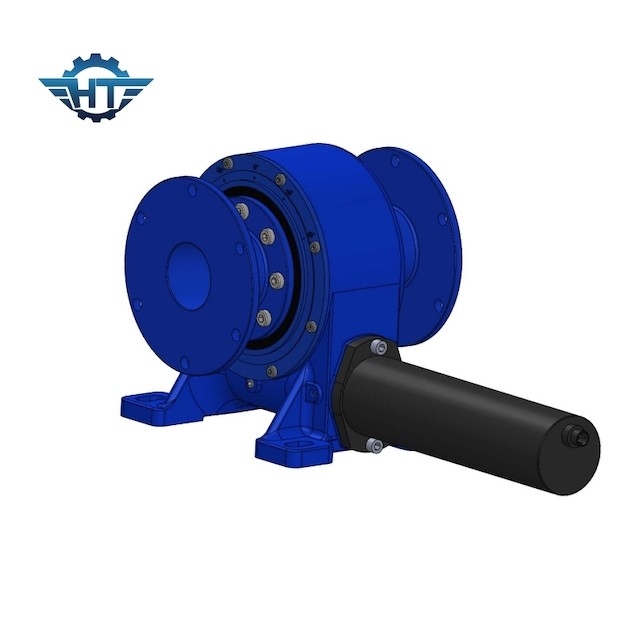

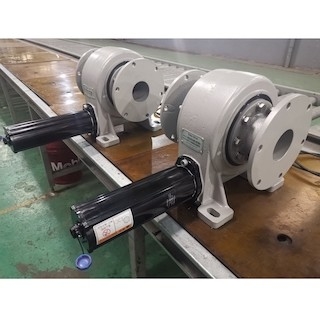

9 بوصات IP66 دودة والعتاد محرك Slew لنظام التتبع الشمسي الأفقي أحادي المحور
وصف محرك الدوران عالي العزم
محرك lew عالي العزم ، مع سرعة منخفضة ، هو نوع من مصدر طاقة محرك متكامل لآلية نقل التباطؤ الدوراني بالكامل ، فهو يأخذ محمل الدوران كمشغل ناقل الحركة ومرفق الآلية ، من خلال ربط الجزء النشط ومصدر القيادة والغطاء إلى حلقة واحدة في الحلقة الداخلية والخارجية لمحمل الدوران ، بينما تكون الحلقة الأخرى بمثابة مشغل ناقل الحركة وقاعدة التوصيل لأجزاء العمل المدفوعة.بهذه الطريقة ، باستخدام خصائص محمل الدوران كموصل دوار تمامًا لتكوين قوة المحرك وأجزاء المحرك الرئيسية بشكل فعال ، مما يجعلها مجموعة من وظائف الدوران والتباطؤ والقيادة وفي نفس الوقت بهيكل بسيط وعموم نوع آلية نقل التباطؤ من سهولة التصنيع والصيانة.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
سؤال وجواب
لماذا استخدام نظام تتبع محرك الدوران
مبدأ تصميم نظام دعم التعقب الكهروضوئي ليس معقدًا.نظرًا لأن زاوية إشعاع الشمس تتغير دائمًا ، لم تعد الألواح الكهروضوئية التقليدية "أشياء ميتة" بعد اعتماد تقنية التتبع.بدلاً من ذلك ، يمكنه مطاردة الشمس مثل عباد الشمس ، مما يزيد من كمية الإشعاع الشمسي التي يتلقاها ، وبالتالي زيادة إنتاج الطاقة الإجمالي لمحطة الطاقة.تشير التقديرات المتحفظة إلى أن تقنية التتبع يمكن أن تزيد من توليد الطاقة لمحطات الطاقة الكهروضوئية بنسبة 20٪ إلى 30٪.تتمتع الألواح الكهروضوئية الثابتة التقليدية بأقل كفاءة في توليد الطاقة ، كما أن الألواح الكهروضوئية للأقواس أحادية المحور وثنائية المحور والأنظمة المساعدة عالية نسبيًا بالفعل.تم بناء العديد من محطات الطاقة في مناطق ذات بيئات قاسية نسبيًا.تسببت الرياح القوية والرمال والثلج في حدوث مشكلات لتشغيل وصيانة محطة الطاقة.باستخدام تقنية التتبع ، يمكن للوحات الكهروضوئية ضبط الزاوية في أي وقت ، ولن تكون محطة الطاقة بعد الآن عرضة للطقس القاسي.بالإضافة إلى ذلك ، بفضل الدعامات أحادية المحور وثنائية المحور ، يمكن أن تكون محطة الطاقة الكهروضوئية المزودة بنظام التتبع أكثر تكاملاً مع الإنتاج الزراعي ، ويمكن أن تعمل بمرونة في بيئة البرك والجبال والأراضي القاحلة ، والتي لها مزايا على التقليدية محطات توليد الطاقة.
