تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | SE21 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 125: 1 | عزم الدوران الناتج المقدر: | 16 كيلو نيوتن متر |
| إمالة عزم الدوران: | 205 كيلو نيوتن متر | كفاءة: | 40٪ |
| اللون: | راؤول 9006 | مواد الختم: | NBR + PVC |
| إبراز: | IP66 غلاف ناقل الحركة التروس الدودي,محرك الانزلاق الشمسي فئة التآكل,فئة التآكل فئة C5 Slew Drive |
||

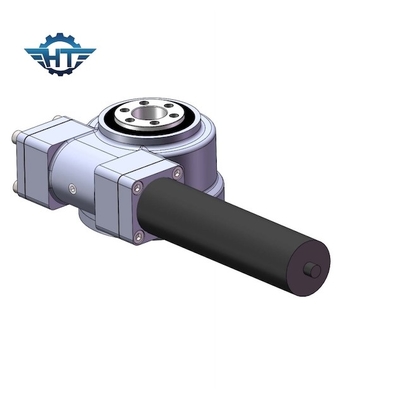

IP66 غلاف ناقل الحركة الدودي ، فئة التآكل C5 لأنظمة تتبع الطاقة الشمسية
مغلف دودة العتاد وصف محرك الأقراص
إن محمل الدوران أو محرك الحلقة الكبيرة هو محمل ذو عنصر دوران دوراني يمكنه عادةً أن يدعم حمولة ثقيلة ولكن تدور ببطء.
تطبيق محرك الدوران واسع النطاق وزاد بشكل ملحوظ.بمجرد استخدامها بشكل أساسي في التعدين والبناء الثقيل ، تشمل تطبيقات محرك الدوران الآن الطاقة الشمسية وتوربينات الرياح وحتى ركوب الملاهي.تتحول الصناعات إلى عدد كبير من محركات الأقراص التي تتطلب قوة هائلة ودقة وأمانًا وكفاءة.
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (كيلو نيوتن متر) |
تحتجز عزم الدوران (كيلو نيوتن متر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة | دقة (الدرجة العلمية) |
IP | العمل Tep (℃) |
القفل الذاتي | وزن (كلغ) |
| 1 بوصة | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 6 |
| 3 " | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 |
| 7 بوصة | 7344 | 13.5 | 12 | 132 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 21 |
| 9 بوصة | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 49 |
| 12 بوصة | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 61 |
| 14 بوصة | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 63 |
| 17 بوصة | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 105 |
| 21 بوصة | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 149 |
| 25 بوصة | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 204 |
سمات
1. يمكن الحصول على نسبة نقل كبيرة
2. تصميم أكثر إحكاما
3. المزيد من ملامسة الأسنان باستخدام دودة الظرف ، ناقل الحركة متعدد الأسنان يجعله يعمل بسلاسة مع ضوضاء منخفضة.
4. القفل الذاتي ، يمكنه تحقيق القفل الذاتي العكسي ، أي الدودة فقط لقيادة العجلة الدودية.مع هذه الميزة ، يمكن لآلية الدودة المستخدمة في الآلات الثقيلة أن تلعب دور حماية السلامة.
5. كفاءة نقل عالية ، ارتداء أقل.
التطبيقات
الآلات الهندسية هي المكان الأكثر استخدامًا لمحامل الدوران ، مثل آلات تحريك الأرض ، والحفارات ، وآلات التفكك ، وآلات إعادة التكديس ، وممهدات الطرق ، وآلات الحفر القوية ، وآلات حفر الصخور ، إلخ.
