تفاصيل المنتج:
|
| نموذج: | VE9 | نسبة والعتاد: | 61: 1 |
|---|---|---|---|
| طلب: | نظام تتبع الحرارة الشمسية | مكان المنشأ: | تشانغتشو ، الصين |
| بنية: | معدات دودة حلزونية | شهادة: | ISO9001 ، م |
| تثبيت: | تثبيت عمودي | رد فعل عنيف: | ＜ 0.1 درجة |
| إبراز: | محرك الدوران لعلبة التروس الدودية المدمجة,محرك الدوران لعلبة التروس الدودية 60 KN,محرك الدوران لنظام تتبع الحرارة الشمسية |
||

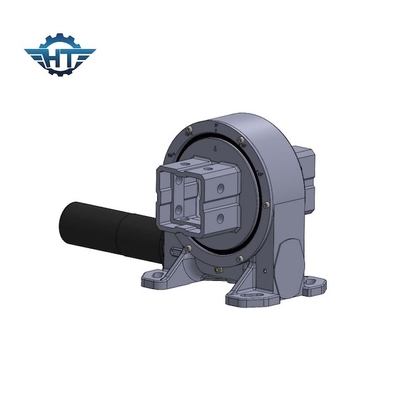

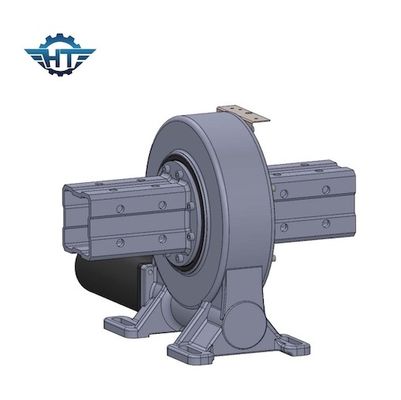

VE9 Compact Worm Gearbox محرك الدوران لنظام تتبع الحرارة الشمسية الكهروضوئية ، CPV ، CSP
وصف محرك الدوران والعتاد الدودي
الوظيفة: تعمل محركات الدوران باستخدام تقنية الدودة القياسية ، حيث تعمل الدودة الموجودة على العمود الأفقي كسائق للترس ، بشكل عام ، يتم تشغيل العمود بواسطة محرك تروس كهربائي.
نسبة التروس: دوران الدودة الأفقية يدير ترسًا حول محور عموديًا على محور اللولب.يقلل هذا المزيج من سرعة الوحدة الدافعة ويضاعف أيضًا عزم الدوران ؛زيادتها بشكل متناسب مع انخفاض السرعة. تعتمد نسبة سرعة الأعمدة على علاقة عدد الخيوط الموجودة على الدودة بعدد الأسنان في العجلة الدودية أو الترس.
معلمات محركات الدوران VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
المعلمات الفنية لمحرك الدوران VE9
| نموذج | VE9 | مكان المنشأ | تشانغتشو ، الصين |
| ماركة | هانغتو | يكتب | السكن المغلق ، IP66 |
| مواد | 42 كرمو ، 50 مليون | عزم الإخراج | 7320 نيوتن |
| إمالة عزم الدوران | 16.3 كيلو نيوتن متر | عقد العزم | 55 كيلو نيوتن متر |
| التقييم المحوري الثابت | 60 كيلو نيوتن | التقييم الشعاعي الثابت | 130 كيلو نيوتن |
| التقييم المحوري الديناميكي | 30 كيلو نيوتن | التقييم الشعاعي الديناميكي | 65 كيلو نيوتن |
| نسبة والعتاد | 61: 1 | نجاعة | 40٪ |
التطبيقات
تشمل تطبيقات محرك الدوران متتبعات الطاقة الشمسية ، CSP ، CPV ، توربينات الرياح ، أطباق الأقمار الصناعية والرادار ، رافعات الشاحنات ، رافعات الأشخاص ، معدات المرافق ، ملحقات المعدات الهيدروليكية ، معدات أدوات النفط ، مناولات الإطارات ، الحفارات ، ومصاعد السيارات وما إلى ذلك.
