تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | VE7 " |
|---|---|---|---|
| نسبة والعتاد: | 51: 1 | اللون القياسي: | راؤول 9006 |
| عزم الدوران الناتج العادي: | 5100 نيوتن | عقد العزم: | 39 كيلو نيوتن متر |
| إمالة عزم الدوران: | 5 كيلو نيوتن متر | الانفعال الاقصى: | 7650 نيوتن |
| إبراز: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

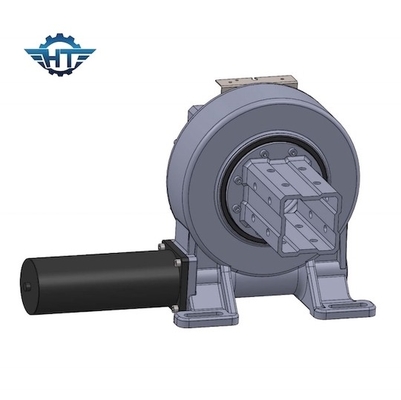

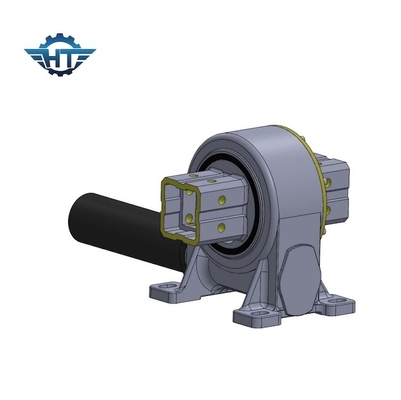

عزم الدوران العالي VE7 العمودي أحادي المحور محرك الطاقة الشمسية لنظام التتبع المائل
وصف محرك الانزلاق الشمسي بمحور واحد
يتم تثبيت محور الدوران لقوس التتبع أحادي المحور المائل بزاوية ميل إلى المستوى الأفقي ، ويدور حول محور أحادي البعد.يكون اتجاه محور الدوران من الشمال إلى الجنوب ، بحيث يكون سطح استقبال الضوء للوحدة الكهروضوئية متعامدًا مع زاوية سقوط ضوء الشمس قدر الإمكان في الاتجاه أحادي البعد.
معلمات محركات الدوران VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
مزايا
1. ارتفاع عزم الدوران الداعم لتحسين سلامة نظام تتبع الطاقة الشمسية
2. 360 درجة تناوب مدى
3. يلف محرك دودة في الداخل
4. متعدد الأسنان الاتصال لضمان حمولة عالية
5. وظيفة القفل الذاتي
سمات
1. ناتج عزم دوران مرتفع في ظل ظروف السرعة المنخفضة ، والذي يمكن أن ينقل قوة محورية شاملة ، وقوة شعاعية ، ولحظة الانقلاب.
2. التروس الحلزونية ووضع القيادة الدودية.اقتصاد جيد ومرونة قوية في الحجم المحوري
3. دودة الساعة الرملية المغلف ، اتصال متعدد الأسنان ، قدرة قوية على التحمل
4. نسبة كثافة عالية الأداء
5. أداء القفل الذاتي أو إضافة فرامل الإدخال
6. نسبة المساحة الصغيرة ، التركيب والتفكيك المريح
7. أشكال الإخراج المتنوعة
8. اضبط قيمة الفجوة مسبقًا وقم بالتثبيت مباشرة على الجهاز
9. IP66
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
