تفاصيل المنتج:
|
| مواد: | كيو تي | نموذج: | VE7 " |
|---|---|---|---|
| نسبة والعتاد: | 51: 1 | اللون: | كما طلب |
| طلب: | نظام تتبع الطاقة الشمسية | سائق: | محرك 12 / 24VDC |
| موقع التركيب: | حقل مفتوح | ميزة: | حياة طويلة |
| إبراز: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive,24v slewing drive for solar tracking system,envelope solar slew drive |
||

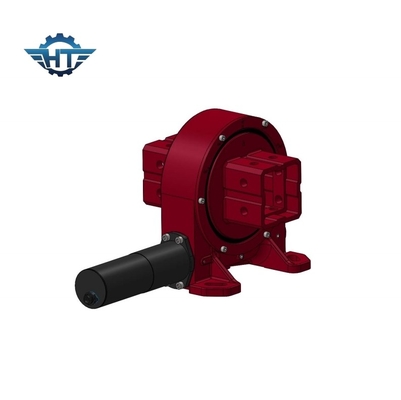

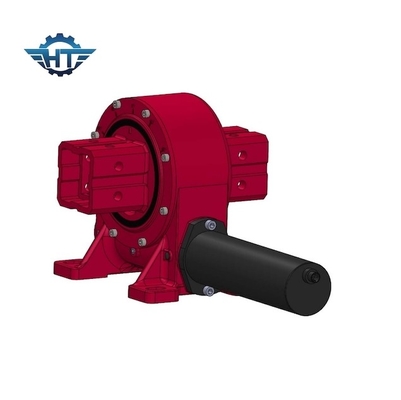

Envelope Worm Gear VE7 24vdc Motor Horizontal Slewing Drive لنظام تتبع الطاقة الشمسية
وصف محرك دودة جير VE7 Slew
يحافظ محرك الدوران المطبق على نظام التتبع الشمسي على أفضل زاوية لضوء الشمس في جميع الأوقات.مقارنة بمحطات الطاقة الثابتة ، يمكن أن يؤدي التتبع أحادي المحور المسطح إلى زيادة توليد الطاقة السنوي بنسبة 10 ~ 30٪ (اعتمادًا على تغييرات خط العرض) ؛يمكن أن يزيد المحور المفرد المائل بأكثر من 30٪ ؛يمكن أن يزيد تتبع المحور المزدوج بحوالي 40 ~ 50٪.
معلمات محركات الدوران VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
سمات
1 باستخدام تصميم الفتحة العمياء وهيكل ختم ختم الزيت العظمي ، فإن أداء الختم موثوق به ، ويمكن أن يتجنب الختم أشعة الشمس المباشرة ، ويمنع الغبار والماء بشكل فعال ، ويمكن أن يصل مستوى الحماية إلى IP65.إنها مناسبة للاستخدام في الهواء الطلق ويمكن إخراجها بشفة مفردة أو مزدوجة.
2 دودة الساعة الرملية المغلفة المزدوجة ، اتصال متعدد الأسنان ، تنقل عزم دوران أكبر ، يمكنها تحمل قوة محورية أكبر ، قوة شعاعية ولحظة إمالة
3 يعتمد تصميم المنتج الحجم المشترك في الداخل والخارج ، وهو مناسب للاستبدال لاحقًا
4 هيكل دعم مجرى مزدوج مزدوج ، صلابة قوية ، يمكن أن يتحمل قوة شعاعية كبيرة للحمل ولحظة الانقلاب ، ومناسب بشكل خاص للخلايا الكهروضوئية ثنائية المحور مدفوعة بشكل مستقل ، سمت نصب قوس التركيز وظروف العمل الأخرى
5 شفة إخراج محورية على الوجهين ، هيكل متماثل ، تفاوت عالٍ لخطأ التجميع ، حجم محوري صغير ، توفير المساحة ، هيكل عمود إخراج مجوف ، مناسب للأسلاك والتخطيط الهيكلي
6 حلقة ختم هيكل عظمي مزدوجة الشفة مستوردة لمنع التلوث في الموقع
طلب
تستخدم لتدوير موضع الانحدار لأنظمة توليد الطاقة الكهروضوئية مثل المحور الأحادي المسطح ، وتوليد الطاقة في الحوض الصغير ، وتوليد الطاقة المركزة ، إلخ.نظام التتبع أحادي المحور المسطح هو شكل من أشكال قوس التتبع مرتبة في تتبع الشمال والجنوب والشرق والغرب.وفقًا للخوارزمية الفلكية ، يقوم المحرك بتشغيل القوس لجعل الألواح الشمسية تتبع سمت الشمس ، وزيادة ضوء الشمس المباشر على سطح الوحدة الكهروضوئية ، وزيادة توليد الطاقة.
