تفاصيل المنتج:
|
| يكتب: | محرك الدوران | مادة: | كيو تي |
|---|---|---|---|
| تطبيق: | نظام الطاقة الشمسية | ضمان: | 10 سنوات |
| اللون: | الزبون مطلوب | مقاس: | 6 بوصة |
| محرك: | 24 فولت | ميزة: | حياة طويلة |
| إبراز: | planetary motor worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive |
||

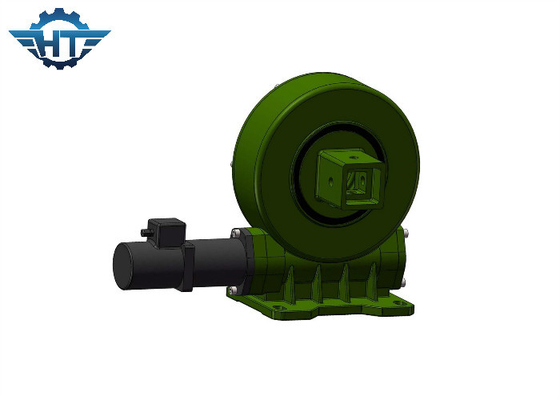

VE6 Envelope Worm Gear Slewing Drive لنظام تتبع الطاقة الشمسية الأفقي أحادي المحور
وصف محرك الدوران والعتاد المغلف
في السنوات الأخيرة ، تم إيلاء المزيد والمزيد من الاهتمام لتطوير منخفضة الكربون وحماية البيئة والطاقة المتجددة.كمصدر طاقة نظيف وخالٍ من التلوث ، تتمتع الطاقة الشمسية بآفاق تنمية واسعة جدًا ، وأصبحت طاقة خضراء تتنافس جميع البلدان على تطويرها.ومع ذلك ، فإن الطاقة الشمسية لديها مشاكل مثل الكثافة المنخفضة ، والتقطع ، والتغيرات المستمرة في اتجاه الضوء وشدته بمرور الوقت.يتم تثبيت الألواح الشمسية التقليدية في الغالب بطريقة ثابتة ، أي يتم تثبيت الألواح بزاوية معينة ولا تتغير مع وضع الشمس ، مما يؤثر بشكل خطير على كفاءة التحويل الكهروضوئي.سيتم تقليل الطاقة الناتجة من المصفوفة الكهروضوئية بحوالي 10٪ بسبب تقليل عادم الطاقة المشعة عموديًا.طوال العام ، الربيع ، الصيف ، الخريف والشتاء ، من النهار إلى الليل ، يتغير شروق وغروب الشمس وزاوية أشعة الشمس طوال الوقت.لذلك ، كيفية تغيير زاوية لوحة البطارية بزاوية الضوء لزيادة معدل التحويل الكهروضوئي.يتطلب ذلك استخدام جهاز محرك دوار ، والذي يمكنه تغيير موضع وزاوية لوحة البطارية لتحقيق شدة أشعة الشمس بشكل عمودي على شدة ضوء لوحة البطارية ، وبالتالي زيادة معدل التحويل الكهروضوئي.لذلك يلعب نظام التتبع دورًا مهمًا وتطبيقًا لمحمل الدوران في جهاز محرك الدوران الشمسي.
جهاز الدوران هو نوع جديد من منتجات الدوران ، يتكون عادة من محامل الدوران والديدان والمحركات والأصداف وأجزاء أخرى.لا يقتصر الأمر على وظائف توصيل محامل الدوران وتدويرها ودعمها ، بل تتميز أيضًا بالهيكل المدمج وعزم الدوران الناتج لمحرك الدودة.يمكن لمزايا النقل الكبير والمستقر وعمر الخدمة الطويل والتركيب السهل وكمية كبيرة من توفير مساحة التثبيت وسهولة الصيانة أن توفر التكاليف بشكل كبير.
يوفر جهاز محرك الدوران وقت التثبيت للمستخدم بسبب التشغيل المعياري ، كما تسهل الوظيفة المركزية تصميم منتج المصمم.في الوقت الحاضر ، يتم استخدامه على نطاق واسع في الروبوتات الصناعية وتوليد الطاقة الشمسية وغيرها من المجالات.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
سمات
1. استدارة من 0 ~ 180 درجة
2. قم بتوصيل محرك القيادة على الجانب الأيسر أو الأيمن
3. شغل الشحم قبل المصنع
4. تركيب بسيط
5. صيانة منخفضة
6. الترس ذاتي القفل.لذلك الفرامل ليست ضرورية
7. عزم دوران عالي ، مناسب للتركيب العمودي
