تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | 21 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 125: 1 | كفاءة: | 40٪ |
| دقة: | ≤0.15 | سائق: | محرك كهربائي |
| اللون: | مطلوب | تطبيق: | الاستخدام الصناعى |
| إبراز: | عزم الدوران العالي IP66 محرك العتاد الدودي,محرك الدوران والعتاد الدودي 21 بوصة,محرك الدوران الدائري 21 بوصة |
||

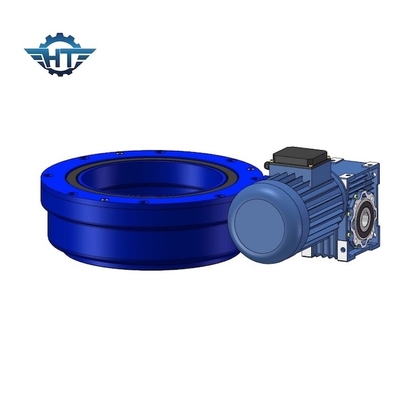

IP66 Worm Gear Slew Drive ، 21 بوصة كبيرة الحجم لعزم الدوران العالي لتوربينات الرياح
وصف محرك دودة العتاد
محامل الدوران الدائري لدينا هي وصلات دوارة جاهزة للتركيب للتشحيم الذاتي والتشغيل الجاف.يعتمد التصميم على مواد لا تحتاج إلى صيانة.علاوة على ذلك ، فإن تصنيف IP66 العالي يمكن أن يجعلها تستخدم في التطبيقات ذات درجات الحرارة العالية والرطوبة والمواد الكيميائية وحتى في معالجة الأغذية.
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (كيلو نيوتن متر) |
تحتجز عزم الدوران (كيلو نيوتن متر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة | دقة (الدرجة العلمية) |
IP | العمل Tep (℃) |
القفل الذاتي | وزن (كلغ) |
| 1 بوصة | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 6 |
| 3 " | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 |
| 7 بوصة | 7344 | 13.5 | 12 | 132 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 21 |
| 9 بوصة | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 49 |
| 12 بوصة | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 61 |
| 14 بوصة | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 63 |
| 17 بوصة | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 105 |
| 21 بوصة | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 149 |
| 25 بوصة | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 204 |
التطبيقات
تحتوي محامل الدوران لطاقة الرياح عمومًا على نوع كرة تلامس أحادي الصف رباعي النقاط ، ونوع كرة تلامس رباعي النقاط مزدوج الصف ، ونوع بكرة متقاطعة ، ونوع بكرة ثلاثي الصفوف ، وما إلى ذلك ، من بينها ، تلامس أحادي الصف رباعي النقاط محمل الدوران من النوع الكروي له تكلفة أقل وأداء شامل عالي ؛محمل الدوران ذو الصف المزدوج له عمر خدمة طويل ، قدرة تحمل قوية ، مقاومة دوران منخفضة ، تآكل كبير مسموح به ، ولا يتطلب قاعدة تثبيت عالية ، لكن دقة حركته منخفضة ؛يتميز محمل الدوران المتقاطع بدقة عالية ، وعمر طويل ، وقدرة تحميل ديناميكية عالية ، ولكن متطلبات عالية للصلابة والدقة الأساسية ، ويكون تأثير الحافة عرضة للحدث عندما تكون الأسطوانة والمسار في حالة تلامس ، مما يؤدي إلى الضغط الفعلي للحافة أكبر بكثير من إجهاد التصميم ؛تتميز محامل الدوران من نوع الأسطوانة ثلاثية الصفوف بقدرة تحمل حمولة ثابتة عالية جدًا.
