تفاصيل المنتج:
|
| اكتب: | منزل مغلق معدات الدوران | ميزة: | القفل الذاتي |
|---|---|---|---|
| تطبيق: | PV تصاعد قوس تعقب الشمسية | محرك: | السائر المحركات |
| اللون: | كما طلب | كفاءة: | 40٪ |
| الصف IP: | IP66 | نسبة: | 61: 1 |
| إبراز: | 84 * 84 أنبوب الدوران المغلق,محرك الدوران التروس الكهروضوئي,محرك الدوران الكهروضوئي |
||

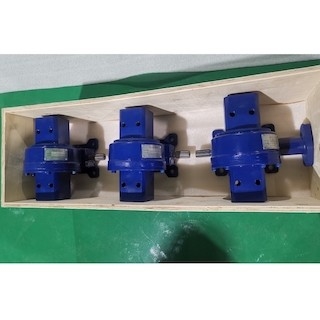

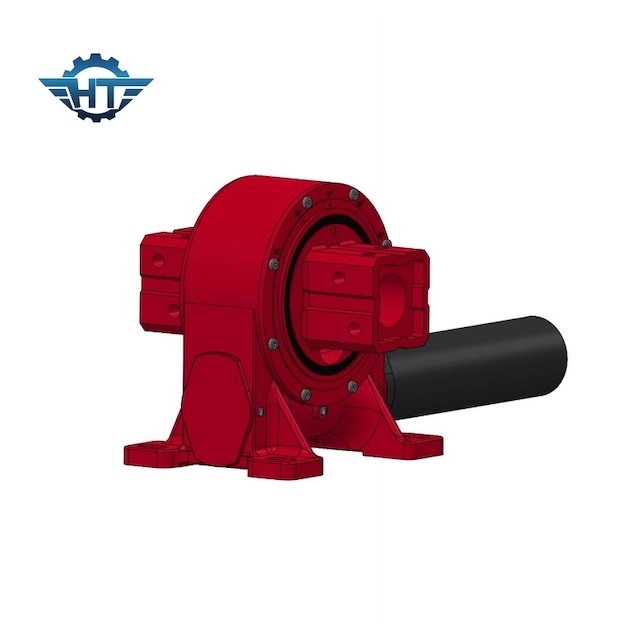

VE9 84 * 84 أنبوب حجم دودة والعتاد الدوران والعتاد لتركيب PV قوس بتتبع الطاقة الشمسية
وصف محرك الدوران
لتلبية الطلب المتزايد على الأنابيب المربعة للهيكل الرئيسي في تصميمات نظام التتبع ، تتوفر محركات الدوران العمودية في مجموعة متنوعة من أحجام الأنابيب المربعة التي تساعد العملاء المختلفين على القيام ببعض أكبر الوظائف في مجموعة متنوعة من التطبيقات.من دوران الذراع المتأرجح في أنظمة التتبع الشمسي إلى الرافعات وتوربينات الرياح ومحركات الدوران هي بالفعل جزء لا يتجزأ من العديد من عمليات التصنيع.
التصميم الرأسي على وجه الخصوص هو أهم ما يميز محرك الدوران Hangtuo.يستخدم التصميم الرأسي بشكل أساسي لأنظمة التتبع الشمسي.يبسط هيكل الترس الدودي الجديد الهيكل المعقد لقوس نظام التتبع الشمسي أحادي المحور ويقلل من تكلفة النظام بأكمله.يلعب التصميم العمودي دورًا أكثر تنافسية في سوق تعقب الطاقة الشمسية.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
تطبيقات محرك الدوران
يعد تطبيق محرك الدوران الأكثر شيوعًا لمحركات الدوران أحادية المحور هو أجهزة التعقب بالطاقة الشمسية ، بما في ذلك أنظمة التتبع أحادية المحور وأنظمة التتبع ثنائية المحور وأنظمة أحادية المحور تشمل أنظمة أحادية المحور مسطحة وأنظمة أحادية المحور مائلة وأنظمة أحادية مائلة - أنظمة المحاور.هناك أيضًا تطبيقات للأنظمة الضوئية الحرارية مثل المظلات الشمسية الحرارية ، و Fresnel ، والحرارة الضوئية الحرارية (CSP) والخلايا الكهروضوئية المركزة (CPV).بالإضافة إلى ذلك ، تلعب محركات الدوران أيضًا دورًا مهمًا في الصناعات التقليدية الأخرى ، أو هوائيات الأقمار الصناعية أو الرادار ، وتشمل التطبيقات الأخرى مصاعد السيارات ، وأجهزة تحديد موضع الذراع الآلية ، ومعدات المسرح ، على سبيل المثال لا الحصر.
