تفاصيل المنتج:
|
| اكتب: | سلسلة SE المغلقة | تطبيق: | منصات حمل السيارات |
|---|---|---|---|
| سائق: | المحرك الهيدروليكي | الصف IP: | IP66 ، IP65 |
| اللون: | كما طلب | الكفاءة: | 40٪ |
| نموذج: | SE9 بوصة | نسبة: | 61: 1 |
| إبراز: | IP65 Worm Gear Slewing Ring,Worm Gear Slewing Ring 380V,محرك الدوران IP65 |
||

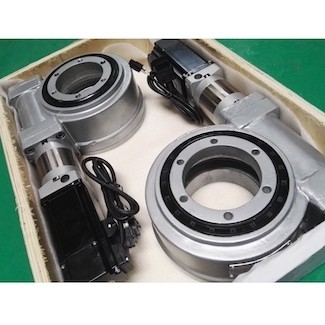

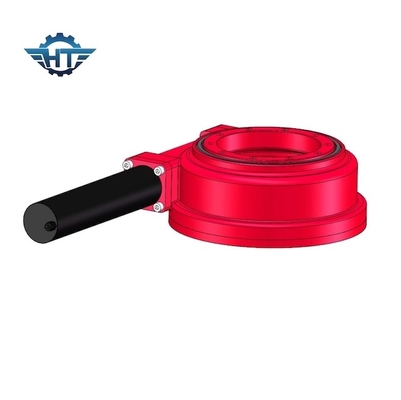

IP66 محرك الدوران المغلق مع محرك هيدروليكي لتدوير منصات حمل السيارة
وصف محرك الدوران المغلق
تعد محركات الدوران مثالية للحالات التي تتطلب حملًا وعزم دوران من نفس علبة التروس.تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
المعلمات الفنية لمحرك الدوران SE7
| اسم المنتج | SE7 محرك الدوران مع محركات تروس 43Nm 24Vdc |
| عزم الإخراج | 1750 نيوتن.1291.5 قدم رطل |
| إمالة عزم الدوران | 10500 نيوتن.7749 قدم رطل |
| عقد العزم | 13200 نيوتن.9741.6 قدم رطل |
| الحمل المحوري | 132 كيلو نيوتن ؛29700 رطل |
| تحميل شعاعي | 58 كيلو نيوتن ؛13050 رطل |
| بدائل المحرك | 380V / 220V AC المحرك ؛السائر المحركات ؛فرش السيارات |
| نمط المنتجات | محور مزدوجمحور واحدCPV / HCPV ؛طبق شمسيمكافئ.برج الطاقة الشمسية |
| ميزة التطبيق | نظام تتبع الطاقة الشمسية ، آلة صناعية |
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (كيلو نيوتن متر) |
تحتجز عزم الدوران (كيلو نيوتن متر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة | دقة (الدرجة العلمية) |
IP | العمل Tep (℃) |
القفل الذاتي | وزن (كلغ) |
| 1 بوصة | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 6 |
| 3 " | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 |
| 7 بوصة | 7344 | 13.5 | 12 | 132 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 21 |
| 9 بوصة | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 49 |
| 12 بوصة | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 61 |
| 14 بوصة | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 63 |
| 17 بوصة | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 105 |
| 21 بوصة | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 149 |
| 25 بوصة | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 204 |
دلائل الميزات
1. نظام جاهز للتركيب مزود بحلقة دوران مدمجة ويسهل دمجه في التطبيقات الحالية
2. انخفاض تكاليف الصيانة
3. الحزم المدمجة للتركيبات الموفرة للمساحة
4. متوفر بحواف لجميع المحركات الكهربائية القياسية والمحركات الهيدروليكية
5. دودة مدفوعة
6. نظام المجاري المختومة
7. يسمح البناء المعياري بتعديلات سريعة للغاية
8. عمر طويل للإسكان يغلق التروس بالكامل (خزان الشحوم ، الحماية من التلوث والاتصال)
9. الحمولة القصوى في تصميم مضغوط
