تفاصيل المنتج:
|
| نموذج: | مبيت مغلق محور مزدوج 7 بوصات | مادة: | 42CRMN ، كيو تي |
|---|---|---|---|
| ضمان: | 5 سنوات | رد فعل عنيف: | 0 ~ 0.15 درجة |
| محرك: | محرك التروس الكوكبي | ميزة: | تدوير المحور المزدوج |
| بحجم: | حجم مخصص | دورة العمل: | 30 سنه |
| إبراز: | محرك الدوران المغلق OEM,محرك الدوران ثنائي المحور 25 بوصة,علبة التروس 25 بوصة |
||

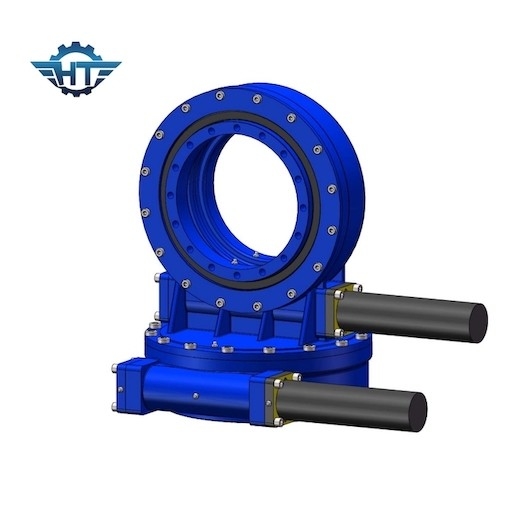

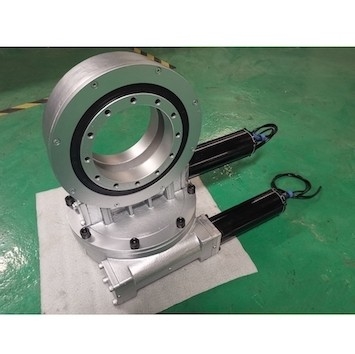

SDE7 Dual Axis Worm Gear Slew Drive Gearbox لنظام تتبع الطاقة الشمسية ثنائي المحور
وصف محرك الدوران ثنائي المحور
محرك الدوران ثنائي المحور مصمم بمحركين في نفس الوقت.إنه أكثر ملامسة للأسنان وعزم دوران ناتج مزدوج مقارنة بمحرك الدوران من سلسلة SE. هذا المنتج له تاريخ طويل ، وقد أصبحت تقنية المعالجة ناضجة للغاية الآن.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم |
705 كجم |
التطبيقات
تولد وحدات الدوران ثنائية المحور الخاصة بنا عزمًا من خلال الدوران حول محورين منفصلين بشكل مستقل ، مما يتيح نقلًا مستقرًا وعالي الدقة على نطاق واسع.تشمل التطبيقات أجهزة تعقب الطاقة الشمسية ، والمروحيات ، والخلايا الكهروضوئية المركزة (CPV) ، وهوائيات الأقمار الصناعية والراديو.
التعبئة والتغليف
التغليف الداخلي: فيلم بلاستيكي مضاد للصدأ ؛أكياس بلاستيكية مفرغة من الهواء.
التغليف الخارجي: كرتون صلب.حقيبة خشبية ؛البليت الخشب.
مصطلح الشحن: بواسطة صريح ؛عن طريق الجو؛عن طريق البر؛عن طريق البحر.
بالنسبة للعينات ، نظرًا لأن محرك الأقراص ذو الحجم الصغير ولكن الوزن الثقيل ، فإنه ليس من حيث التكلفة الشحن عن طريق البحر بينما الشحن السريع بطريقة فعالة من حيث التكلفة ، سيطلب موظفونا اللوجستيون من TNT ، DHL ، UPS ، FEDEX ، مقارنة الشحن السريع السعر من أجل إيجاد الطريقة الأكثر فعالية من حيث التكلفة.
في حالة الطلب بالجملة في المستقبل ، نوصي بالشحن عن طريق البحر.
