تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | SE21 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 125: 1 | عزم الدوران الناتج المقدر: | 16 كيلو نيوتن متر |
| إمالة عزم الدوران: | 205 كيلو نيوتن متر | كفاءة: | 40٪ |
| اللون: | راؤول 9006 | نوع الختم: | NBR + PVC ، نوع FB |
| إبراز: | NBR PVC الختم محرك الدوران المغلق,محرك الدوران لنظام تتبع الطاقة الشمسية 21 بوصة,حلقة الدوران والعتاد الدودي 21 بوصة |
||

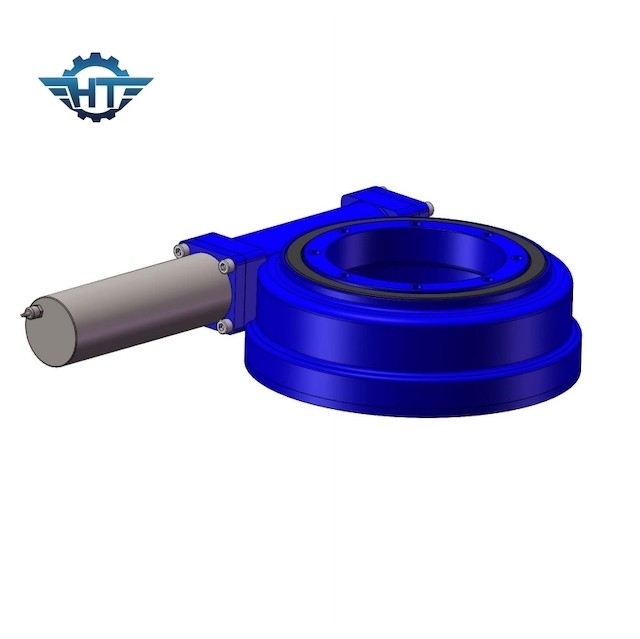

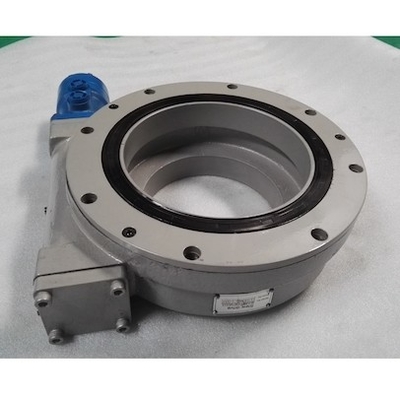

محرك حلقي مغلق للعتاد الدودي ، مقاس كبير 21 بوصة للروبوتات الآلية
وصف محرك الدوران الدائري والعتاد الدودي المغلق
يمكن أن يحصل محرك حلقة الدوران والعتاد المغلق على نسبة نقل كبيرة ، أكثر إحكاما من آلية التروس المائلة ذات المحور المتداخلة.مع سطح أسنان متشابك بعجلتين من أجل ملامسة الخط ، فإن قدرته على التحمل أعلى بكثير من آلية التروس المائلة للمحور المتعرج.محرك الدودة يعادل ناقل الحركة الحلزوني ، إنه ناقل حركة متعدد الأسنان ، وبالتالي يكون النقل سلسًا ومنخفض الضوضاء.وهي ذاتية القفل ، عندما تكون زاوية توجيه الدودة أقل من زاوية الاحتكاك المكافئة بين الأسنان المتشابكة ، فإن الآلية تتميز بخاصية القفل الذاتي ؛يمكنه تحقيق القفل الذاتي العكسي ، أي الدودة فقط لدفع عجلة الدودة.مع هذه الميزة ، يمكن لآلية الدودة المستخدمة في الآلات الثقيلة أن تلعب دور حماية السلامة.
المعلمات الفنية SE21
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: Hangtuo
التصنيف المحوري الثابت: 1600 كيلو نيوتن
التصنيف الشعاعي الثابت: 640 كيلو نيوتن
التصنيف المحوري الديناميكي: 385 كيلو نيوتن
التصنيف الشعاعي الديناميكي: 335 كيلو نيوتن
حالة: جديدة
عزم الإخراج: 16 كيلو نيوتن متر
نسبة التروس: 125: 1
عزم دوران الإمالة: 205 كيلو نيوتن متر
عقد عزم الدوران: 105 كيلو نيوتن متر
المحرك: محرك هيدروليكي 125CC ، 160CC ، 200CC
يتم توفير خدمة ما بعد البيع: المهندسين المتاحين لخدمة الماكينات في الخارج
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (كيلو نيوتن متر) |
تحتجز عزم الدوران (كيلو نيوتن متر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة | دقة (الدرجة العلمية) |
IP | العمل Tep (℃) |
القفل الذاتي | وزن (كلغ) |
| 1 بوصة | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 6 |
| 3 " | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 |
| 7 بوصة | 7344 | 13.5 | 12 | 132 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 21 |
| 9 بوصة | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 49 |
| 12 بوصة | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 61 |
| 14 بوصة | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 63 |
| 17 بوصة | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 105 |
| 21 بوصة | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 149 |
| 25 بوصة | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 204 |
التطبيقات
يمكن استخدام محركات الدوران Hangtuo ومحمل / حلقة الدوران لمعدات البناء ونظام الروبوتات الأوتوماتيكي ، مثل الرافعات المثبتة على الشاحنات ، والكرات البحرية ، والحفارة.
