| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 قطعة |
| السعر: | USD 280~380/ pc |
| Delivery Time: | 15 ~ 45 يومًا |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

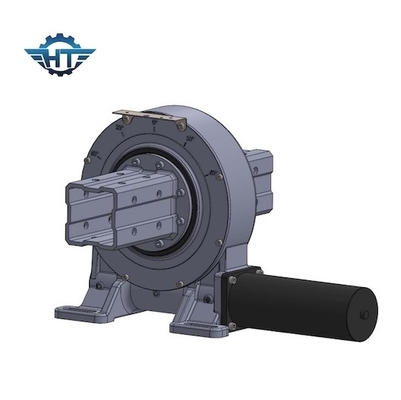

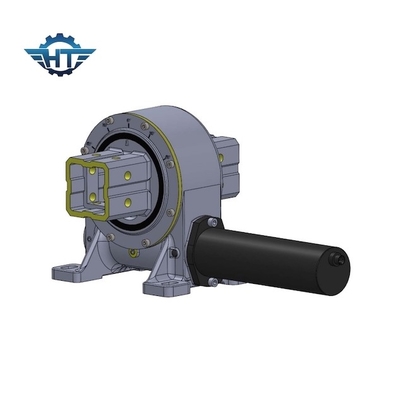

9 بوصة عمودي دودة والعتاد محرك Slew للحصول على نظام تتبع الطاقة الشمسية عالية عزم الدوران
وصف محرك دودة العتاد
حلقة الدوران التي تحمل حلًا مضغوطًا مع ناقل حركة عالي ، يتكون من حلقة دوران مع ترس خارجي ، جنبًا إلى جنب مع عمود دودة مجاور.من خلال مجموعة التروس ذاتية القفل ، لا داعي للكسر في محرك القيادة.متوفر أيضًا بمحركات كوكبية موجهة مباشرة. محرك دودي - مقاومة تآكل أعلى لمحرك الترس الدودي ، والذي يمكنه تحميل عزم دوران ناتج قوي وعزم دوران لحظي الإمالة مع أداء جيد من الاستقرار والموثوقية.محرك الأقراص الدودية متاح أيضًا لحقل التتبع الدقيق الأعلى.
معلمات سلسلة VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
مزايا
1. استدارة ± 60 درجة ، توقف صلب من الداخل
1. لحظة انقلاب قوية على أساس حلقة الدوران
2. اعتماد محرك دودة مغلف
3. قيادة حمولة أكبر لاستخدام الاتصال متعدد الأسنان
4. أفضل وظيفة ثابتة ذاتية القفل
طلب
تشمل التطبيقات تعقب الطاقة الشمسية ، وتوربينات الرياح ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات الأدوات النفطية ، ومناولات الإطارات ، والحفارات ، ومصاعد السيارات ، وتوربينات الرياح ، والأطباق ، وهوائي الأقمار الصناعية ، إلخ.
