تفاصيل المنتج:
|
| اكتب: | السكن المغلق | مادة: | 42 كرمو ، 50 مليون |
|---|---|---|---|
| طريقة النقل: | عن طريق البحر ، الجو ، صريح | الكفاءة: | 40٪ |
| نموذج: | محور واحد | نسبة: | 78: 1 |
| الصف IP: | IP66 | تطبيق: | نظام تتبع الألواح الشمسية |
| إبراز: | محرك الدوران ذو المحور المفرد CE,محرك الدوران ذو المحور المفرد 12 بوصة,محرك الدوران المغلق 12 بوصة |
||

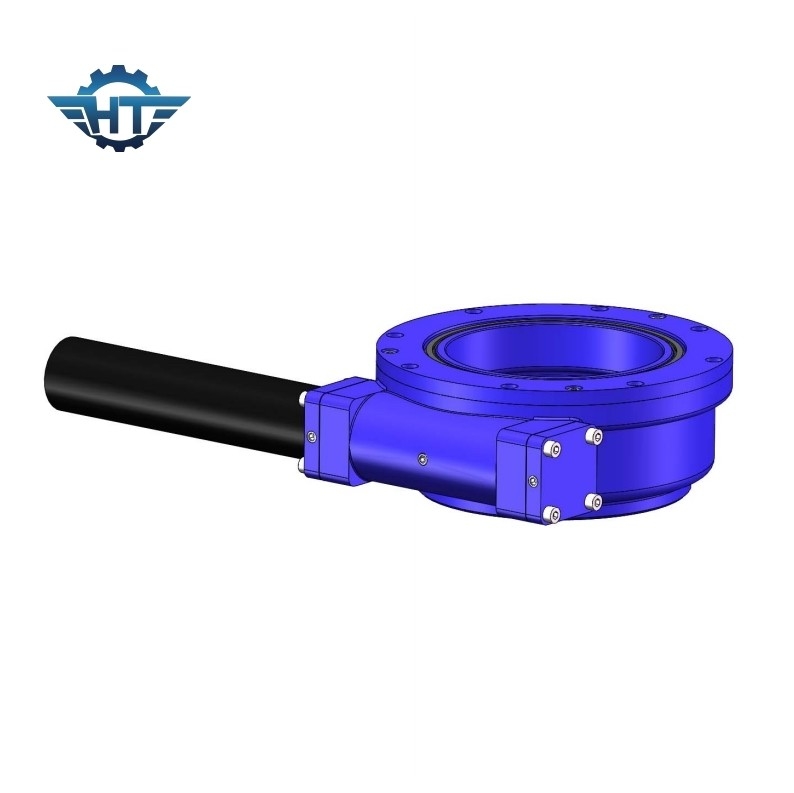

محركات دودة العتاد أحادية المحور CE ، نظام تتبع الألواح الشمسية 12 بوصة
وصف دودة جير عدد محركات الأقراص

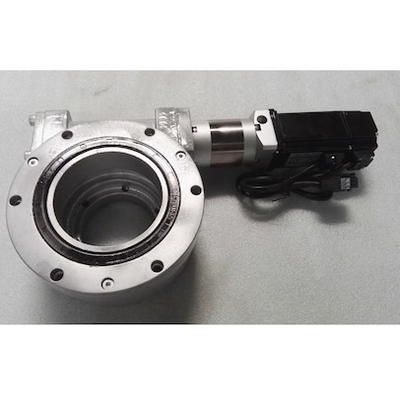

محرك Slew هو نوع جديد من المنتجات الكبيرة ، سهل التركيب وتوفير مساحة أكبر.يتكون محرك Slew من دودة ، وحلقة كبيرة ، وخراطيم ، ومحرك ، وما إلى ذلك.الجزء الأساسي هو محمل الدوران ، لذلك يمكن أن يتحمل محرك الدوران أيضًا تحميلًا محوريًا وشعاعيًا ولحظة تمليك في نفس الوقت.
معلمات أداء طراز SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (كيلو نيوتن متر) |
تحتجز عزم الدوران (كيلو نيوتن متر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة | دقة (الدرجة العلمية) |
IP | العمل Tep (℃) |
القفل الذاتي | وزن (كلغ) |
| 1 بوصة | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 6 |
| 3 " | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 |
| 7 بوصة | 7344 | 13.5 | 12 | 132 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 21 |
| 9 بوصة | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 49 |
| 12 بوصة | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 61 |
| 14 بوصة | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 63 |
| 17 بوصة | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 105 |
| 21 بوصة | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 149 |
| 25 بوصة | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 204 |
التطبيقات
نظام تتبع محور واحد
يعد التتبع أحادي المحور سهلًا لتشكيل بنية ربط ، مع مخططات تخطيط مختلفة ، ويمكن أيضًا إضافة مخطط ربط قضيب الدفع الكهربائي لزيادة تقليل تكلفة هيكل الطاقة ونظام التحكم.
نظام تتبع ثنائي المحور
مع نظام التتبع ثنائي المحور ، من الصعب إنشاء مخطط ربط ، وسيكون عدد المكونات محدودًا.بالإضافة إلى ذلك ، نظرًا لنظام التتبع ثنائي المحور ، هناك مشغلان مستقلان للطاقة.مقارنة بنظام التحكم المعقد أحادي المحور.هذا يخلق مشكلة صيانة المعدات المزعجة.والاستثمار أعلى نسبيًا من المحور الفردي
قارن بشكل شامل ميزات الصيانة الهيكلية للتتبع الأفقي أحادي المحور ، والتتبع المائل أحادي المحور ، والتتبع ثنائي المحور ، بالإضافة إلى معدل زيادة توليد الطاقة ، في المناطق التي يقل خط عرضها عن 30 درجة ، وهي مناسبة لاستخدام نظام تتبع أفقي أحادي المحور أو نظام تتبع مائل أحادي المحور.المناطق التي يزيد خط عرضها عن 35 درجة مناسبة لأنظمة التتبع ثنائية المحور.
