تفاصيل المنتج:
|
| نموذج: | 9 بوصات | نسبة والعتاد: | 61: 1 |
|---|---|---|---|
| تطبيق: | قوس جبل قابل للتعديل | مكان المنشأ: | تشانغتشو ، الصين |
| سائق: | محرك تروس مستشعرات القاعة | تثبيت: | عمودي |
| اللون: | كما طلب | رد فعل عنيف: | 0.15 درجة |
| إبراز: | محرك حلقة Slew ذاتي القفل العكسي,حلقة دوران ترس دودة مستشعر القاعة,محرك دودة ذاتي الغلق العكسي |
||

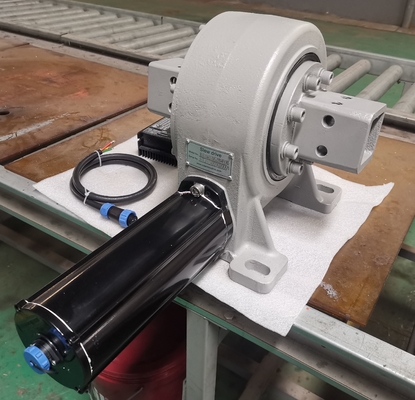

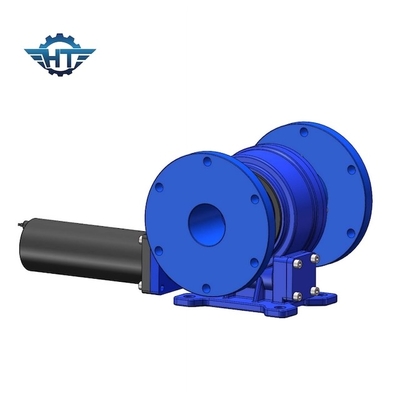

9 بوصات العكسية ذاتية القفل الدودة العتاد الدائري لقوس جبل قابل للتعديل
وصف حلقة الدوران الدودة ذاتية القفل
السمة المميزة لمحرك التروس الدوارة هي الميزة بين القفل الذاتي الثابت والقفل الذاتي الديناميكي.عندما تكون كفاءة بدء التشغيل ηA ≤ 0.5 ، يوجد قفل ذاتي ثابت.في هذا الوقت ، من المستحيل قيادة الدودة عن طريق تدوير محمل الدوران.في بعض الأحيان ، يمكن إبطال هذا القفل الذاتي بواسطة بعض القوى الخارجية مثل الاهتزاز الخارجي.في هذا الوقت ، يمكن دفع الدودة بواسطة محمل الدوران الدوار.عندما تكون الكفاءة الميكانيكية للتشغيل η ≤ 0.5 ، تكون زاوية اللولب γm = 2.5 ° ~ 4 ° ، والتي يمكن أن تحقق قفلًا ذاتيًا ديناميكيًا (أي ، قفل تلقائي أثناء الحركة) ، والذي يمكن تحقيقه بالاعتماد على إجهاد التلامس والاحتكاك سطح السن.
في العديد من أنظمة القيادة ، يعد القفل الذاتي مهمًا جدًا.بشكل عام ، يعد استخدام المكابح أو الكتل الإضافية هو الطريقة الأكثر شيوعًا.لا يمكن أن تحل التروس ذاتية القفل محل دور الفرامل تمامًا.محرك التروس الدوارة هو قفل ذاتي ثابت.في بعض الحالات الخاصة ، مثل الزلازل ، يظل القفل الذاتي فعالاً عندما يكون هناك ميل لعكس الدوران.يتميز محرك الدوران الخاص بنا بميزات القفل الذاتي العكسي بسبب خصائص القفل الذاتي للعتاد الدودي.تعمل هذه الميزة على تحسين استقرار عامل التشغيل والأمان المضيف.بالمقارنة مع منتجات التأرجح التقليدية ، فإن علبة تروس محرك الدوران سهلة التركيب ، وسهلة الصيانة ، وتوفر مساحة تركيب كبيرة.
معلمات أداء نموذج VE
| معلمات أداء نموذج VE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (kN.m) | إمالة عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (درجة) |
IP | العمل Tep (℃) | القفل الذاتي | الوزن (كجم) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 12 كجم |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 18 كجم |
| 7 بوصة | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 32 كجم |
| 8 بوصة | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 28 كجم |
| 9 بوصة | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 52 كجم |
| 12 بوصة | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 65 كجم |
| 14 بوصة | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 88 كجم |
| 17 بوصة | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 135 كجم |
| 21 بوصة | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 192 كجم |
| 25 بوصة | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 251 كجم |
مزايا
1. لحظة انقلاب قوية على أساس حلقة الدوران
2. اعتماد محرك دودة مغلف
3. قيادة حمولة أكبر لاستخدام الاتصال متعدد الأسنان
4. أفضل وظيفة ثابتة ذاتية القفل
