تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | القفل الذاتي: | نعم |
|---|---|---|---|
| إمالة عزم الدوران: | 54.4 كيلو نيوتن متر | عقد العزم: | 40.5 كيلو نيوتن متر |
| تطبيق: | رافعات | موقع التركيب: | نظام تتبع الشمس |
| التعبئة والتغليف: | خشب رقائقي | محرك: | محرك AC |
| إبراز: | IP66 SE12 محرك دودة والعتاد,محرك Slew Drive منخفض السرعة 50Mn,IP66 SE12 Solar Tracker Slew Drive |
||

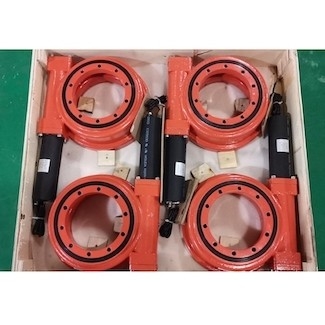

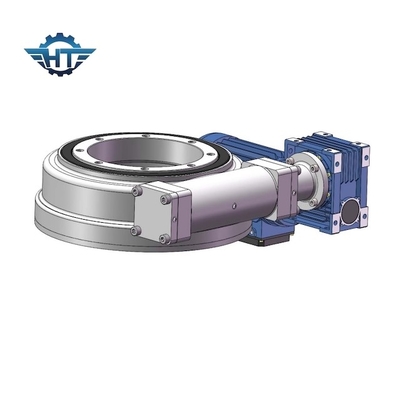

IP66 SE12 علبة التروس ذات الدفع العالي بدقة عالية وسرعة منخفضة لتتبع الألواح الشمسية
IP66 محرك الدوران الذاتي القفل
محرك الدوران (مخفض الدوران) هو ما نسميه غالبًا مزيجًا من محمل الدوران والدودة.إنه نوع جديد من المنتجات ، يتكون عادة من دودة ومحمل الدوران والإسكان والمحرك وأجزاء أخرى.نظرًا لأن المكون الأساسي يعتمد محمل الدوران ، فيمكنه تحمل القوة المحورية والقوة الشعاعية ولحظة الانقلاب في نفس الوقت.بالمقارنة مع المنتجات الدوارة التقليدية ، يتميز المحرك الدوار (المخفض الدوراني) بخصائص التركيب البسيط وسهولة الصيانة وتوفير مساحة التثبيت إلى حد كبير.يمكن استخدام هذا المنتج على نطاق واسع في آلات البناء ومجالات الطاقة الجديدة مثل الشاحنات المسطحة الثقيلة ، ورافعات الحاويات ، والرافعات المثبتة على الشاحنات ، ومركبات العمل الجوية ، وأنظمة توليد الطاقة الشمسية لدوريات الشمس.
مزايا
أوضحت الشركة المصنعة لمحمل الدوران أن لديها المزايا الواضحة التالية:
يمكن لمحرك الدوران أن يتحمل القوة المحورية والقوة الشعاعية ولحظة الانقلاب في نفس الوقت لأن المكون الأساسي يعتمد محمل الدوران.يتميز زوج المحرك الدوار بسهولة التركيب ، وسهولة الصيانة ، ويوفر مساحة التثبيت إلى حد كبير.
من الناحية الهيكلية ، تكون أسطح الأسنان المتشابكة للمحرك الدوار على اتصال بالخط ، مما يحسن بشكل كبير من قدرة التحمل.انتقال سلس والضوضاء صغيرة.
في التطبيقات العملية ، يجعل التكامل العالي لجهاز القيادة الدوارة من غير الضروري على المستخدم شراء ومعالجة كل مكون من مكونات الجهاز الدوار واحدًا تلو الآخر ، وإلى حد معين ، فإنه يقلل أيضًا من عملية التحضير في بداية إنتاج المنتج ، وبالتالي تحسين إنتاجية العمل بشكل كبير.
يتميز الترس الدودي ومحرك الدودة بخصائص القفل الذاتي العكسي ، والذي يمكن أن يحقق قفلًا ذاتيًا عكسيًا ، أي أنه يمكن فقط تحريك الترس الدودي بواسطة الدودة ، ولكن لا يمكن تشغيل الدودة بواسطة الترس الدودي.مثل آلية الدودة ذاتية القفل المستخدمة في أجهزتها الثقيلة ، يمكن أن يلعب القفل الذاتي العكسي دورًا في حماية السلامة.هذه الميزة تجعل جهاز قيادة الدوران مستخدمًا على نطاق واسع في الرفع ، والعمل الجوي وغيرها من المعدات.أثناء تحسين المحتوى التكنولوجي للمحرك الرئيسي ، فإنه يحسن بشكل كبير من استقرار التشغيل وعامل الأمان للمحرك الرئيسي.إنه تجسيد مهم للتطبيق الآمن للبناء للمعدات الميكانيكية.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
تطبيق
يمكن استخدام محامل الدوران الدائري لمجموعة واسعة من التطبيقات.تتراوح مجالات الانتشار من الحفارات والرافعات ، والتعدين المكشوف وتوربينات الرياح ، إلى الهوائي.تشمل مجالات التطبيق الأخرى الهندسة ونظام التتبع الشمسي.
