تفاصيل المنتج:
|
| مادة: | 50 مليون ، 42 كرمو | نموذج: | SDE7 " |
|---|---|---|---|
| نسبة والعتاد: | 57: 1 | دورة العمل: | 30 سنه |
| اكتب: | محور مزدوج | اللون القياسي: | RAL9006 |
| براغي المتصاعدة: | 6 * إم 10 | رمز النظام المنسق: | 84834090 |
| إبراز: | محرك الدوران ثنائي المحور SDE7,علبة التروس ذات المحرك الكوكبي 12 فولت,محرك الدوران والعتاد الدودي SDE7 |
||

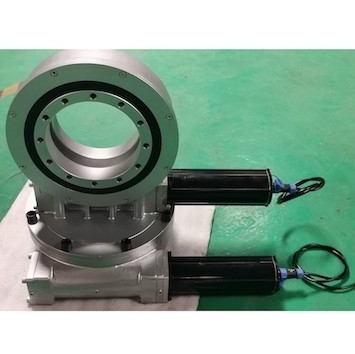

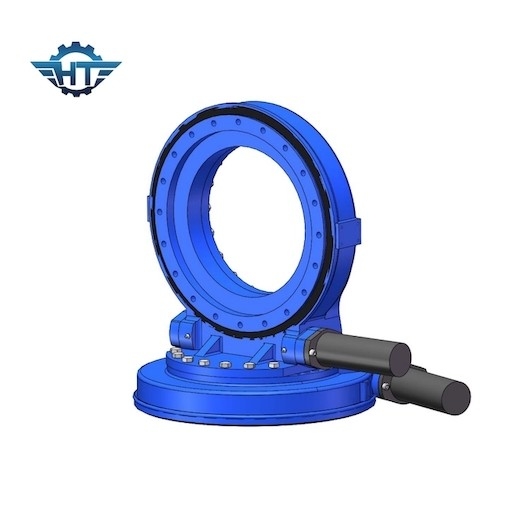

SDE7 ثنائي المحور محرك الدوران علبة التروس مع محركات الكواكب 12V لتعقب الطاقة الشمسية
وصف محرك الدوران ثنائي المحور
هناك نوعان من هندسة القيادة والتحكم الشائعة لأجهزة التتبع ثنائية المحور: محرك موزع ومحرك مرتبط.بغض النظر عن التصميم ، فإن محرك الدوران هو بلا شك المكون المركزي لوحدة التحكم.ترتبط دقة وصلابة محرك الدوران ارتباطًا وثيقًا بالتشغيل الآمن للنظام.
معلمات أداء محرك الدوران موديل SDE
| معلمات أداء نموذج SDE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) |
إمالة عزم الدوران (كيلو نيوتن متر) |
عقد عزم الدوران (kN.m) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep (℃) |
القفل الذاتي | الوزن (كجم) |
| 3 " | 600 | 1.5 | 5.8 | 10 | 15 | 31: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 25 كجم |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 34 كجم |
| 7 بوصة | 2000 | 7.5 | 13.2 | 34 | 58 | 57: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 56 كجم |
| 9 بوصة | 4300 | 16 | 27.2 | 60 | 130 | 61: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 92 كجم |
| 12 بوصة | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 160 كجم |
| 14 بوصة | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 224 كجم |
| 17 بوصة | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 320 كجم |
| 21 بوصة | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 492 كجم |
| 25 بوصة | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40٪ | ≤0.15 | 66 | -40 + 80 | نعم | 705 كجم |
معلمات محرك التروس الكهربائية
| بيانات المحرك | بيانات الكواكب | ||
| الفولطية | 24VDC | نسبة | 398: 1 |
| التصنيف الحالي | 1.3 أ | عزم الإخراج | 43 نيوتن متر |
| تصنيف سريع | 800 دورة في الدقيقة | سرعة الإخراج | 2 دورة في الدقيقة |
| المستوى المحمي | IP55 / 65/66 | ضوضاء | <60 ديسيبل |
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
