تفاصيل المنتج:
|
| نموذج: | 9 بوصات | نسبة والعتاد: | 61: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | اكتب: | سلسلة أفقية |
| تطبيق: | تعقب الطاقة الشمسية | خدمة صانعي القطع الاصلية: | متاح |
| مكان المنشأ: | تشانغتشو ، الصين | سائق: | السائر المحركات |
| إبراز: | محرك الدوران الشمسي لتتبع الشمس,محرك الدوران الشمسي الأفقي 24 فولت,محرك تعقب الطاقة الشمسية الأفقي 24 فولت |
||

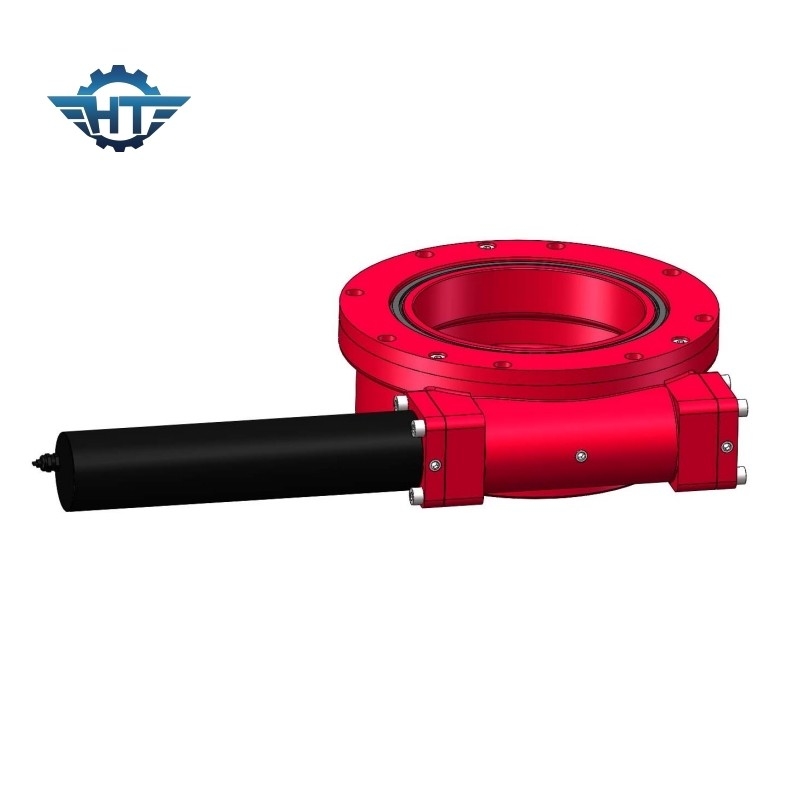

محرك الدوران الشمسي FlatTracking Sun مع محرك متدرج 24 فولت وأجهزة تشفير لأجهزة تعقب الطاقة الشمسية
تتبع محرك الدوران الشمسي للشمس
يعد محرك الدوران لتتبع الشمس جزءًا أساسيًا في قلب نظام التتبع أحادي المحور المائل وهو منتج فعال من حيث التكلفة تم تطويره وتصميمه بشكل أساسي لبناء محطات طاقة كبيرة الحجم ، ويستخدم على نطاق واسع في خطوط العرض المتوسطة والمنخفضة.
يحتاج النظام فقط إلى إمكانية تتبع المصفوفة بالكامل تلقائيًا باستخدام مجموعة من محرك الدوران ووحدة التحكم.يمكن أن يجعل هيكل الربط الفريد ومحرك الدوران الخالي من الصيانة من استقرار النظام الموثوق به والموثوق به ، وانخفاض معدل الفشل وتكاليف الصيانة المنخفضة.بالمقارنة مع شريحة التثبيت التقليدية الثابتة ، يمكنها زيادة توليد الطاقة السنوي بحوالي 30٪ ، وهو نظام توليد طاقة واسع النطاق.
مثالي لبناء المحطة.
دلائل الميزات
1. زاوية ومدى تناوب غير محدود
2. توفير النقل الأكثر كفاءة للطاقة العالية وعزم الدوران الممكن
3. السكن المغلق والمغلق بالكامل يتحمل البيئات القاسية ويزيد من السلامة
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
التطبيقات
شقة مائلة مفردة
"مفرد مسطح مائل" ، أو "مسطح أحادي المحور بميل" هو نتاج توليفة من الوضعين أعلاه.في الواقع ، يجب أن تنتمي المفردة المائلة المسطحة إلى فئة المحور الفردي المسطح ، ويكون محور الدوران أفقيًا ، ويمكن لنظام التتبع بأكمله اتباع نظام المحور الفردي المسطح.الفرق هو أن كل مكون على محور الدوران لديه ميل معين نحو الجنوب.
يميل محور واحد:
يحتوي المحور المائل على ميل معين نحو الجنوب ، لذا فإن هذا الوضع أفضل من أحادي المحور المسطح.لكن أحادي المحور المائل له أيضًا حدوده الخاصة.نظرًا للميل إلى الجنوب ، يصبح الدعم أحادي المحور المائل أعلى وأعلى من الأرض على الجانب الشمالي مع نمو محور الدوران ، ولأن العمود الخلفي لا يمكن أن يكون مرتفعًا للغاية ، فإن محور دوران المحور أحادي المحور المائل محدود.لا يمكن تحويله إلى عمود طويل بطول عمود واحد ، ولكن يمكن أن يكون مستقلاً واحدًا تلو الآخر ، مما يزيد من تكلفته ويزيد بالطبع من مساحة الأرضية.
محور واحد مسطح
يمكن لقوس التتبع أحادي المحور أن يزيد بشكل كبير من توليد الطاقة عن طريق تتبع مسار الشمس في اتجاه الشرق والغرب ، ولكن أحادي المحور المسطح له عيوبه أيضًا.نظرًا لأن الدعم أحادي المحور المسطح لا يميل إلى الجنوب ، فإن قدرته على استقبال الإشعاع تكون ضعيفة عندما تكون زاوية ارتفاع الشمس منخفضة ، وهو أمر واضح بشكل خاص في خطوط العرض العالية.كان هناك انخفاض ، خاصة في فصل الشتاء ، وتوليد الطاقة أقل من ذلك من الحوامل الثابتة.
