تفاصيل المنتج:
|
| نموذج: | 5 بوصات | نسبة والعتاد: | 37: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | اكتب: | نموذج SE |
| تطبيق: | مائل واحد المقتفي | خدمة صانعي القطع الاصلية: | متاح |
| مكان المنشأ: | تشانغتشو ، الصين | سائق: | 24 فولت ، 12 فولت جير موتور |
| إبراز: | نظام التتبع المائل,worm slew drive 800 Nm SE5,800 Nm hydraulic worm drive |
||

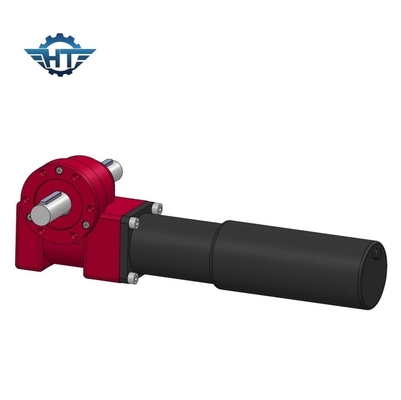

SE 5 بوصات أفقية تحمل الانزلاق علبة التروس لنظام تتبع محور واحد مائل
أفقي تحمل عدد كبير
بالنسبة للمكون الأساسي الذي يعتمد محامل الدوران ، يمكنه تحمل القوة المحورية والقوة الشعاعية وعزم الدوران المائل في نفس الوقت.محرك الأقراص الكبير سهل التثبيت ، وسهل الصيانة ، ويوفر مساحة التثبيت إلى حد كبير.يمكن استخدام المنتج على نطاق واسع في مركبات النقل المسطحة للخدمة الشاقة ، ورافعات الحاويات ، ورافعات السيارات ، والمركبات الجوية ، وأنظمة مولدات الطاقة الشمسية مثل اليوم ، مثل آلات البناء ومجالات الطاقة الجديدة.
مزايا
1. دوران 360 درجة
2. توصيل محرك القيادة من الجانب الأيسر أو الأيمن
3. أثناء التثبيت ، ليس من الضروري تعديل خلوص التروس.تم تعيين هذا بالفعل من قبل المنتج قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. الاستغلال الرشيد للفضاء
6. الترس ذاتي القفل.ولذلك فإن الفرامل ليست ضرورية
7. طريقة سهلة وطلاقة للبدء والتوقف
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | كفاءة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم |
204 |
التطبيقات
قوس تتبع ذو محور واحد مسطح
يشير قوس التتبع أحادي المحور المسطح إلى القوس الذي يتتبع دوران الشمس حول محور أفقي.يمكن أن يكون هذا المحور الأفقي في اتجاه الشمال والجنوب أو في اتجاه الشرق والغرب.يكون توليد الطاقة في اتجاه الشمال والجنوب أعلى ، وبالتالي فإن محور قوس التتبع أحادي المحور المسطح يكون عمومًا في اتجاه الشمال والجنوب.
قوس تتبع أحادي المحور مائل
يشير قوس التتبع المائل أحادي المحور إلى قوس يدور ويتتبع الشمس حول محور مائل بين الشمال والجنوب.في خطوط العرض المتوسطة والعالية ، مقارنةً بنظام التتبع أحادي المحور المسطح ، تم تحسين توليد الطاقة لنظام التتبع أحادي المحور المائل بشكل كبير.بالطبع ، نظرًا لأن محور الدوران مائل ، فإن تكلفة قوس التتبع أحادي المحور المائل أعلى أيضًا من تكلفة القوس أحادي المحور المسطح.
قوس تتبع محور واحد السمت
يمكن اعتبار قوس التتبع أحادي المحور السمت بمثابة قوس ثابت مثبت على قاعدة دوارة.عندما يتم تتبع هذا القوس ، تظل الزاوية بين المصفوفة المربعة والمستوى الأفقي دون تغيير ، ولكن تتغير زاوية السمت للمصفوفة المربعة.
قوس تتبع المحور المزدوج
يمكن اعتبار كتيفة التتبع ثنائية المحور بمثابة قوس يمكن تعديل ميله تلقائيًا مثبتًا على قاعدة دوارة.يعني ما يسمى بالمحور المزدوج أن الدعامة يمكن أن تدور على محورين مستقلين.بشكل عام ، يسمح أحد المحاور لزاوية السمت للقوس بالدوران بحرية ، ويسمح المحور الآخر لزاوية ميل الحامل بالدوران بحرية.بهذه الطريقة ، يمكن أن تظل شريحة التتبع ثنائية المحور دائمًا متعامدة مع أشعة الشمس ، والتي تعد أعلى توليد للطاقة من بين جميع أقواس التتبع.
