تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SE21 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 125: 1 | عزم الدوران الناتج المقدر: | 16 كيلو نيوتن متر |
| إمالة عزم الدوران: | 205 كيلو نيوتن متر | نجاعة: | 40٪ |
| اللون: | RAL 9006 أو حسب الطلب | ||
| إبراز: | SE 21 محرك دودة العتاد,علبة التروس ذات عزم الدوران العالي والعتاد الدودي العالي,محرك الدوران والعتاد الدودي 50Mn |
||

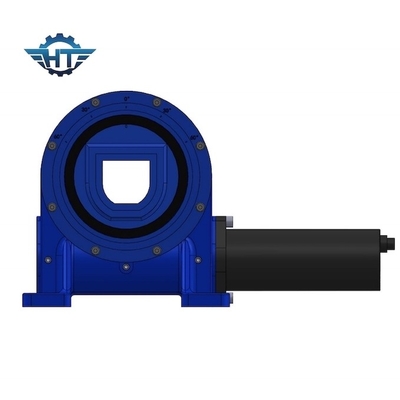

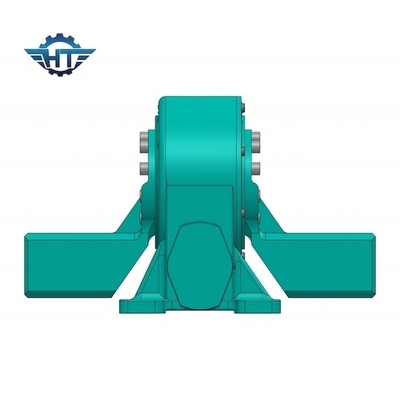

SE21 سرعة عالية عزم الدوران المخفض دودة والعتاد محرك Slew للروبوت وآلات البناء
دودة والعتاد Slew Drive Descripition
مكان المنشأ: جيانغسو ، الصين (البر الرئيسي)
اسم العلامة التجارية: Hangtuo
التصنيف المحوري الثابت:1600 كيلو نيوتن
التصنيف الشعاعي الثابت: 640 كيلو نيوتن
التصنيف المحوري الديناميكي: 385 كيلو نيوتن
التصنيف الشعاعي الديناميكي: 335 كيلو نيوتن
حالة: جديدة
عزم الإخراج: 16 كيلو نيوتن متر
نسبة والعتاد:125: 1
عزم دوران الإمالة: 205 كيلو نيوتن متر
عقد عزم الدوران: 105 كيلو نيوتن متر
محرك:محرك هيدروليكي 125CC ، 160CC ، 200CC
يتم توفير خدمة ما بعد البيع: المهندسين المتاحين لخدمة الآلات في الخارج
يمكن استخدام محركات الدوران Hangtuo ومحمل / حلقة الدوران لمعدات البناء ونظام الروبوتات الأوتوماتيكي ، مثل الرافعات المثبتة على الشاحنات ، والكرات البحرية ، والحفارة.
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
مزايا
1. لحظة انقلاب قوية
2. اعتماد محرك دودة مغلف
3. متعدد الأسنان الاتصال ، حمولة عالية
4. وظيفة القفل الذاتي
