تفاصيل المنتج:
|
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SE9 بوصة |
|---|---|---|---|
| طلب: | معدات الأتمتة | عزم الدوران الناتج المقدر: | 4300 نيوتن |
| عقد العزم: | 31000 نيوتن | إمالة عزم الدوران: | 45000 نيوتن |
| نجاعة: | 40٪ | اللون: | RAL 9006 أو حسب الطلب |
| إبراز: | محرك حلزوني للعتاد الدودي المركب الأفقي,محرك الدوران والعتاد الدودي 4300 نانومتر,محرك سيرفو والعتاد الدودي |
||

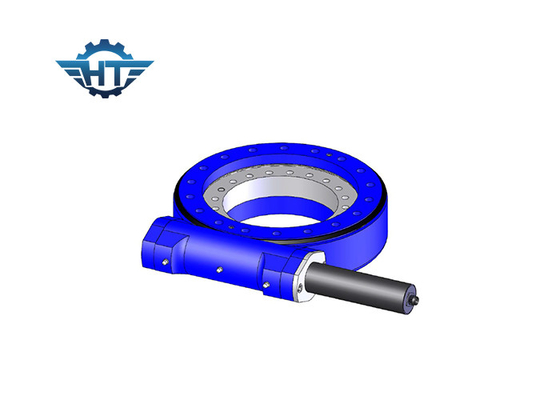

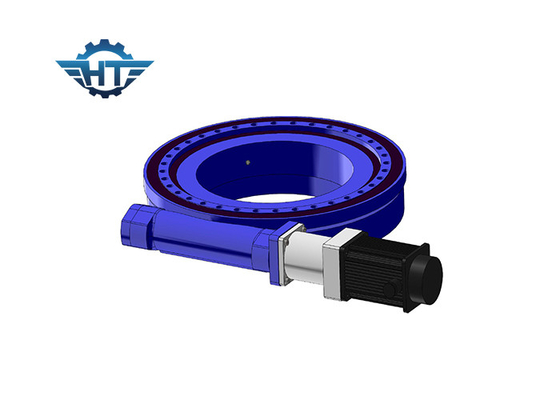

SE9 نموذج أفقي مثبت على شكل دودة ترس محرك مع محركات مؤازرة لمعدات الأتمتة
SE9 وصف محرك Slew المثبت أفقيًا
محرك الدودة هو مقاومة تآكل أعلى لمحرك الترس الدودي ، والذي يتمتع بقدرة تحميل عالية وعزم دوران عزم الدوران لضمان الاستقرار والموثوقية والأداء الجيد.محرك الأقراص الدودية متاح أيضًا لحقل التتبع الدقيق الأعلى.
1. لحظة انقلاب قوية
2. اعتماد محرك دودة مغلف
3. متعدد الأسنان الاتصال ، حمولة عالية
4. وظيفة القفل الذاتي
معلمات الأداء لسلسلة SE
| معلمات أداء طراز SE | ||||||||||||
| نموذج |
الإخراج المقدر عزم الدوران (نانومتر) |
إمالة عزم الدوران (نانومتر) |
تحتجز عزم الدوران (نانومتر) |
محوري حمل (كيلو نيوتن) |
شعاعي حمل (كيلو نيوتن) |
نسبة | نجاعة |
دقة (الدرجة العلمية) |
IP |
العمل Tep. (℃) |
الذات- قفل |
وزن (كلغ) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | -40 + 120 | نعم | 204 |
معلمات أداء SE9
| نموذج: | محرك دودة 9 بوصة أفقي |
| عزم الدوران الناتج المقدر: | 4300 نيوتن |
| إمالة عزم الدوران: | 45000 نيوتن |
| الحمل المحوري: | 340 كيلو نيوتن |
| تحميل شعاعي: | 130 كيلو نيوتن |
| عقد العزم: | 31000 نيوتن |
| نجاعة: | 40٪ |
| دقة: | ≤0.1 درجة |
| القفل الذاتي: | نعم |
| وزن: | 49 كجم |
